先进技术对良率的影响

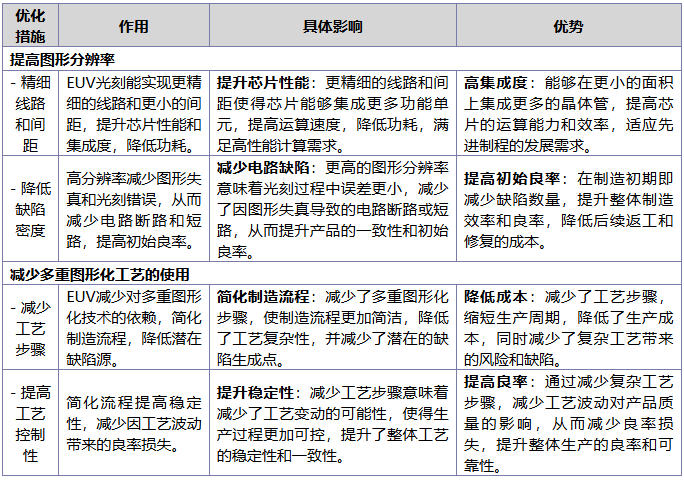

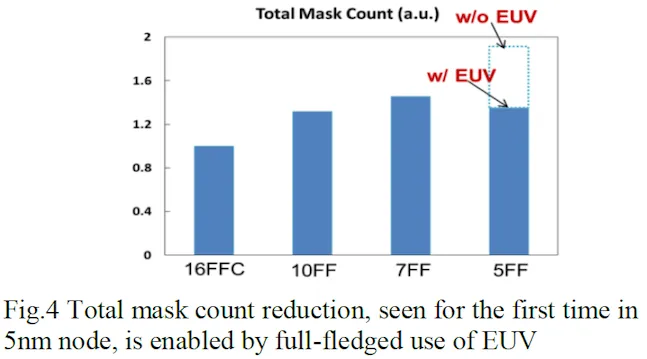

1、极紫外光刻（EUV）：极紫外光刻（EUV）是一种使用13.5纳米波长的光来曝光芯片图案的光刻技术。与传统的深紫外（DUV）光刻技术相比，EUV能够实现更高的图形分辨率，是制造高节点芯片（如5纳米及以下）的关键技术。

EUV光刻通过提供更高分辨率和简化工艺流程，显著提升高节点芯片的良率，是现代半导体制造的关键技术。

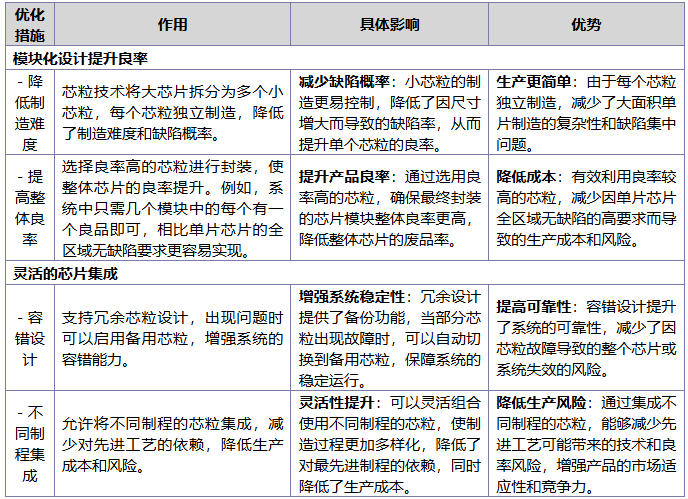

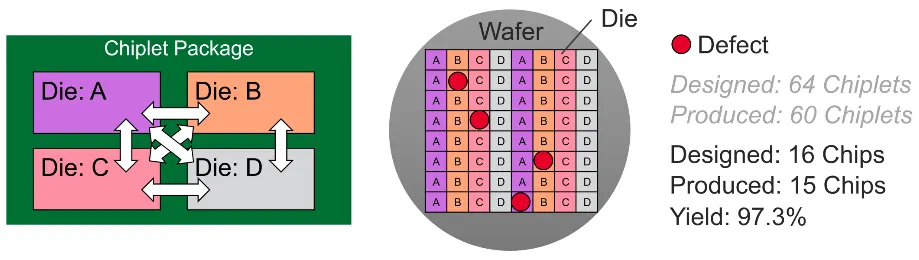

2、芯粒技术（Chiplet）：芯粒技术（Chiplet）是一种将多个独立制造的芯片模块集成在一个封装中的设计架构。每个芯粒可以是不同功能模块（如CPU、GPU、内存控制器等），通过高速互连技术组合成一个完整的系统级芯片（SoC）。

芯粒技术通过模块化设计和灵活集成，提升了芯片制造良率和设计灵活性，是应对先进制程挑战的有效方案。

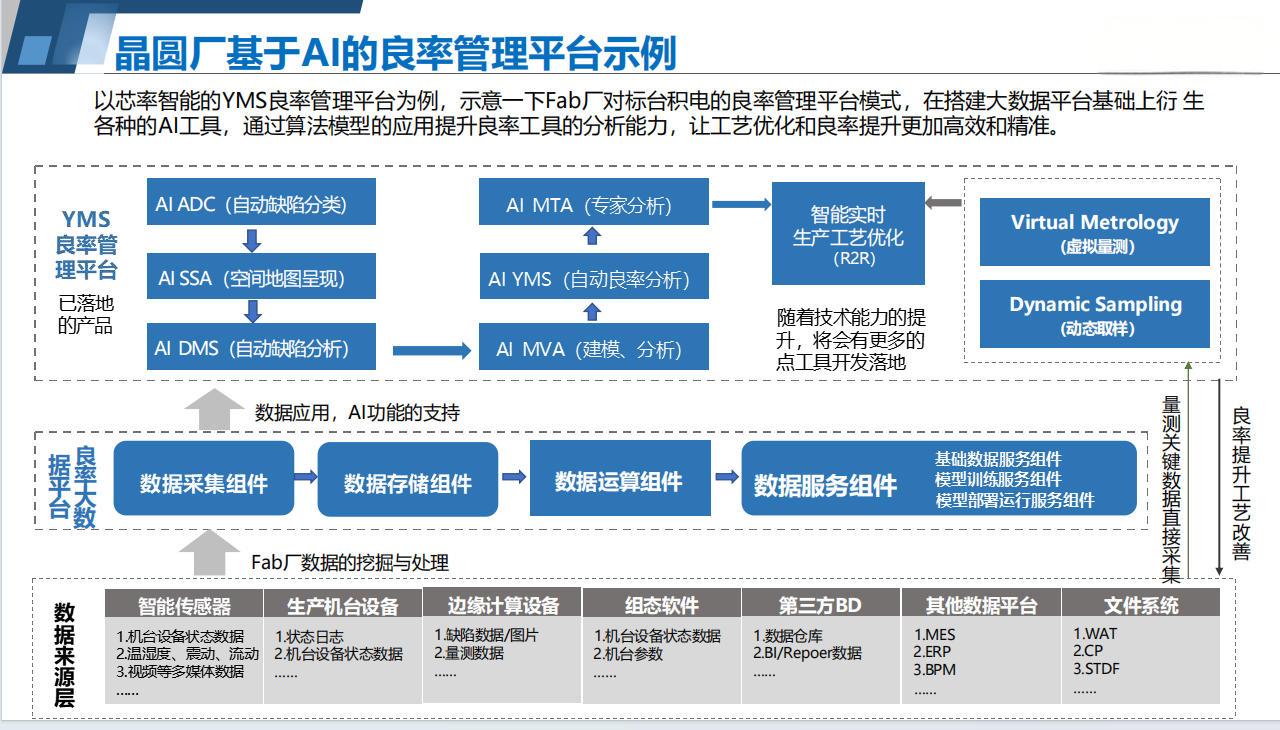

3、人工智能（AI）与机器学习：人工智能（AI）和机器学习（ML）已经在半导体制造中得到了广泛应用，尤其是在缺陷检测、工艺优化和良率预测等方面。

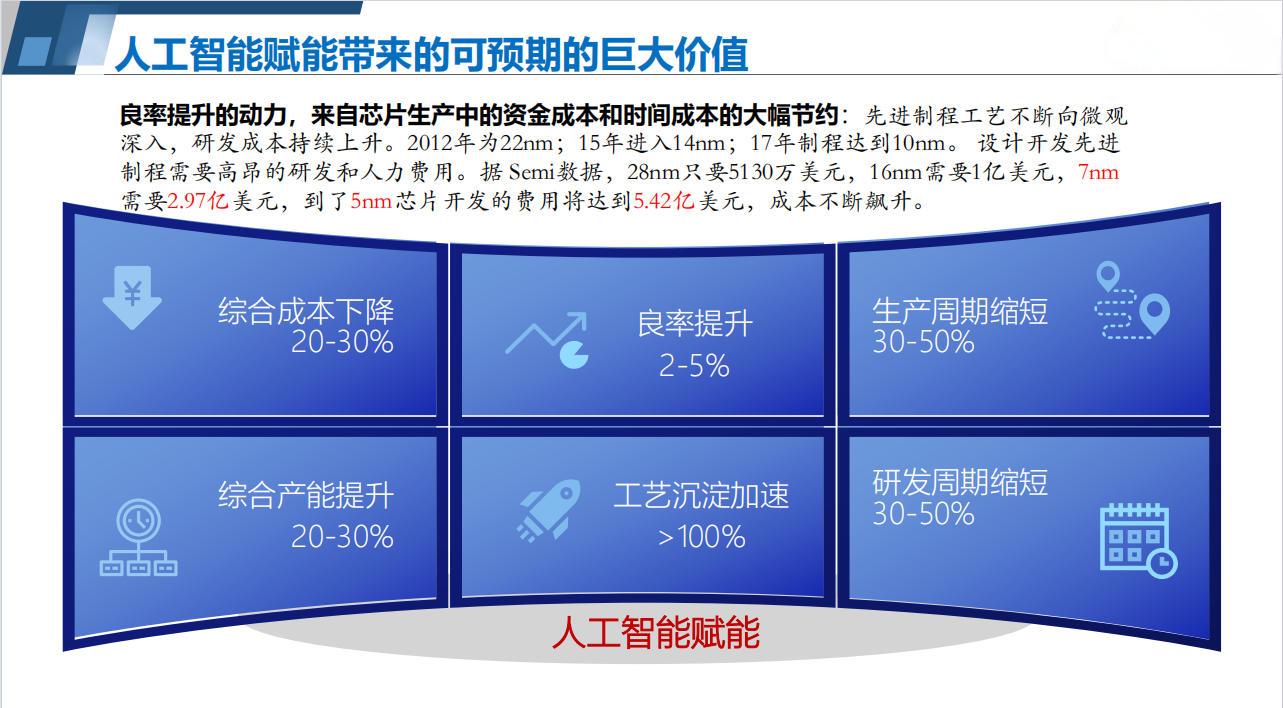

AI与机器学习通过实时缺陷检测、工艺优化、预测性维护和良率预测，大幅提升了芯片制造良率，是现代制造的关键工具。

综上所述，极紫外光刻（EUV）、芯粒技术（Chiplet）以及人工智能（AI）与机器学习等先进技术，通过提高工艺精度、优化设计架构和智能化生产管理，显著提升了芯片的良率。这些技术推动了半导体行业的进步，为未来复杂和高性能芯片的设计与制造奠定了坚实基础。

芯片良率是半导体制造的关键指标，直接关系到企业的成本结构、产品质量和市场地位。通过新材料、新工艺的应用以及智能制造的普及，未来芯片良率将有望进一步提升。与此同时，良率管理将继续面临新的挑战和机遇，推动整个行业向更高效、更智能的方向发展。在这个不断变化和创新的领域，掌握良率管理的核心技术和方法，将是半导体企业保持竞争优势的关键所在。

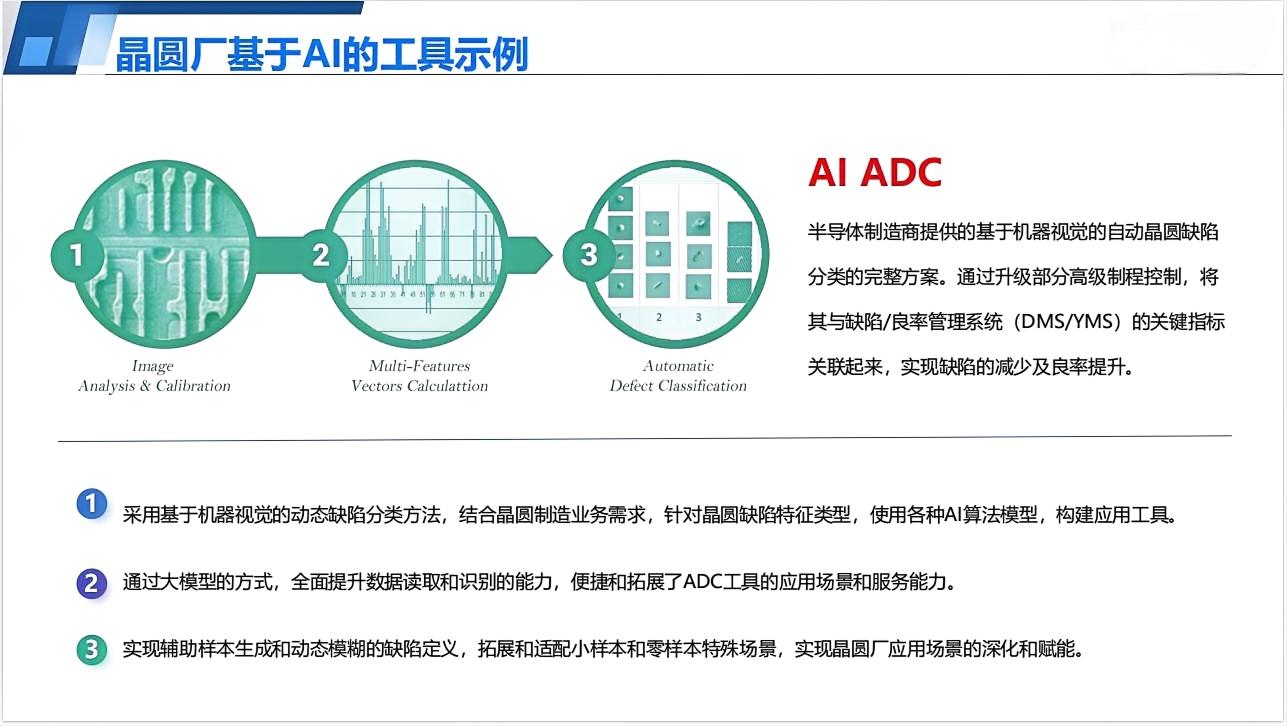

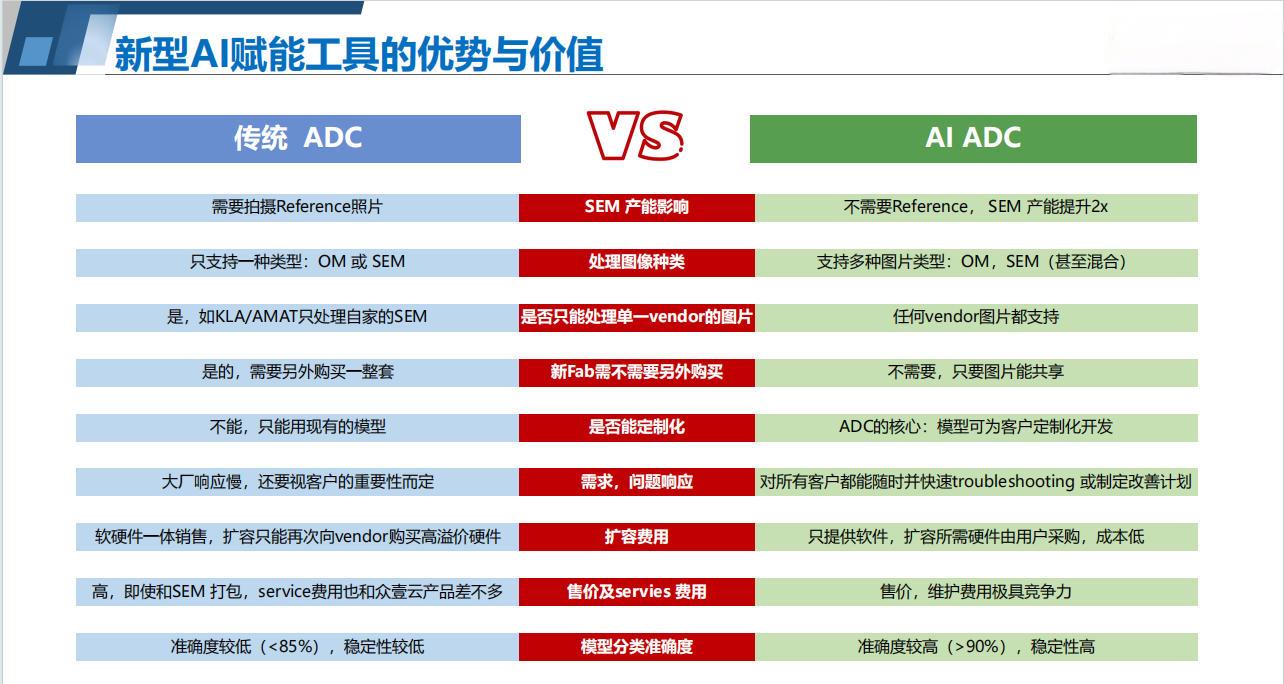

众壹云服务国内头部晶圆厂达20年，在致力于实现晶圆制造的工艺优化和良率提升的同时，发挥自身优势，推动芯片设计和制造协同。目前我们的AI ADC产品已经在国内头部的晶圆厂中进行了部署，并得到了实地验证，取得了良好的效果。AI ADC产品是为半导体制造商提供的基于机器视觉的自动晶圆缺陷分类的完整方案。通过升级部分高级制程控制（APC），将其与缺陷/良率管理系统（DMS/YMS）的关键指标关联起来，实现缺陷的减少及良率提升。
