针对半导体晶圆制造良率提升的指标体系设计，需紧密结合行业特有的工艺复杂性、缺陷模式、设备参数和材料特性，避免通用指标堆砌。以下是一套差异化指标体系框架，覆盖从晶圆加工到最终测试的全流程，融入行业关键要素。

一、指标体系设计原则

1、工艺导向：聚焦半导体制造核心步骤（光刻、蚀刻、薄膜沉积、CMP等）的物理特性。

2、缺陷驱动：量化缺陷类型（颗粒污染、刻蚀残留、对准偏移等）与良率的因果关系。

3、动态监控：引入实时过程控制（SPC）和故障检测分类（FDC）指标。

4、跨工序协同：识别前后工序参数耦合对良率的影响。

二、核心指标体系框架

1、工艺稳定性指标（Process Stability）

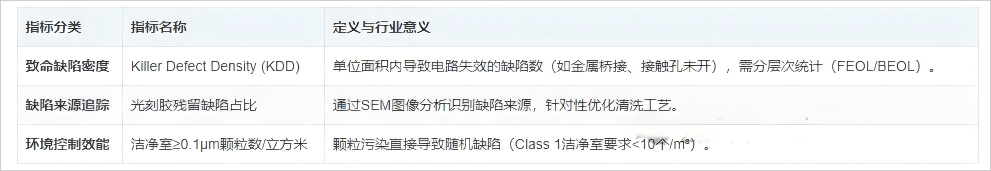

2、缺陷控制指标（Defect Control）

3、良率相关性指标（Yield Correlation）

4、设备效能指标（Equipment Effectiveness）

三、差异化分析维度

1、时间 - 空间维度拆解

（1）时间维度：

批次内（Within-Lot）：同一批次25片晶圆的参数波动；

批次间（Lot-to-Lot）：不同批次间的系统性偏移。

（2）空间维度：

晶圆内（Within-Wafer）：径向/周向参数分布（如CMP后膜厚的9点测量）；

芯片内（Within-Die）：关键层套刻误差的局部热点分析。

2、根本原因分析（RCA）指标

（1）缺陷签名（Defect Signature）：通过机器学习对缺陷图像分类（颗粒、刮伤、结晶缺陷等），统计各类型缺陷的Pareto分布。

（2）工艺偏移溯源：使用主成分分析（PCA）从数千个传感器参数中提取关键变异源（如反应腔温度漂移、气体流量波动）。

四、数据采集与监控设计

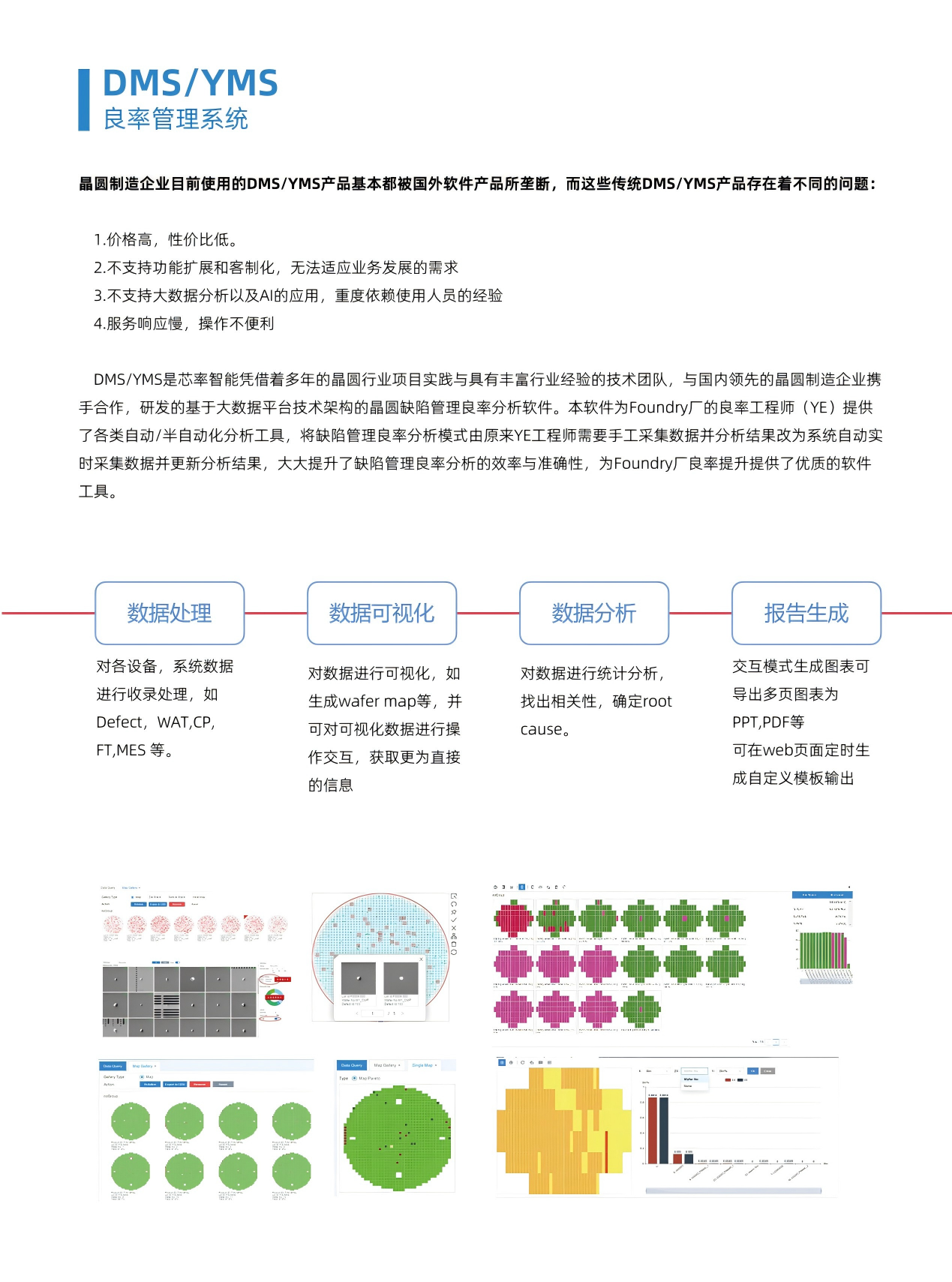

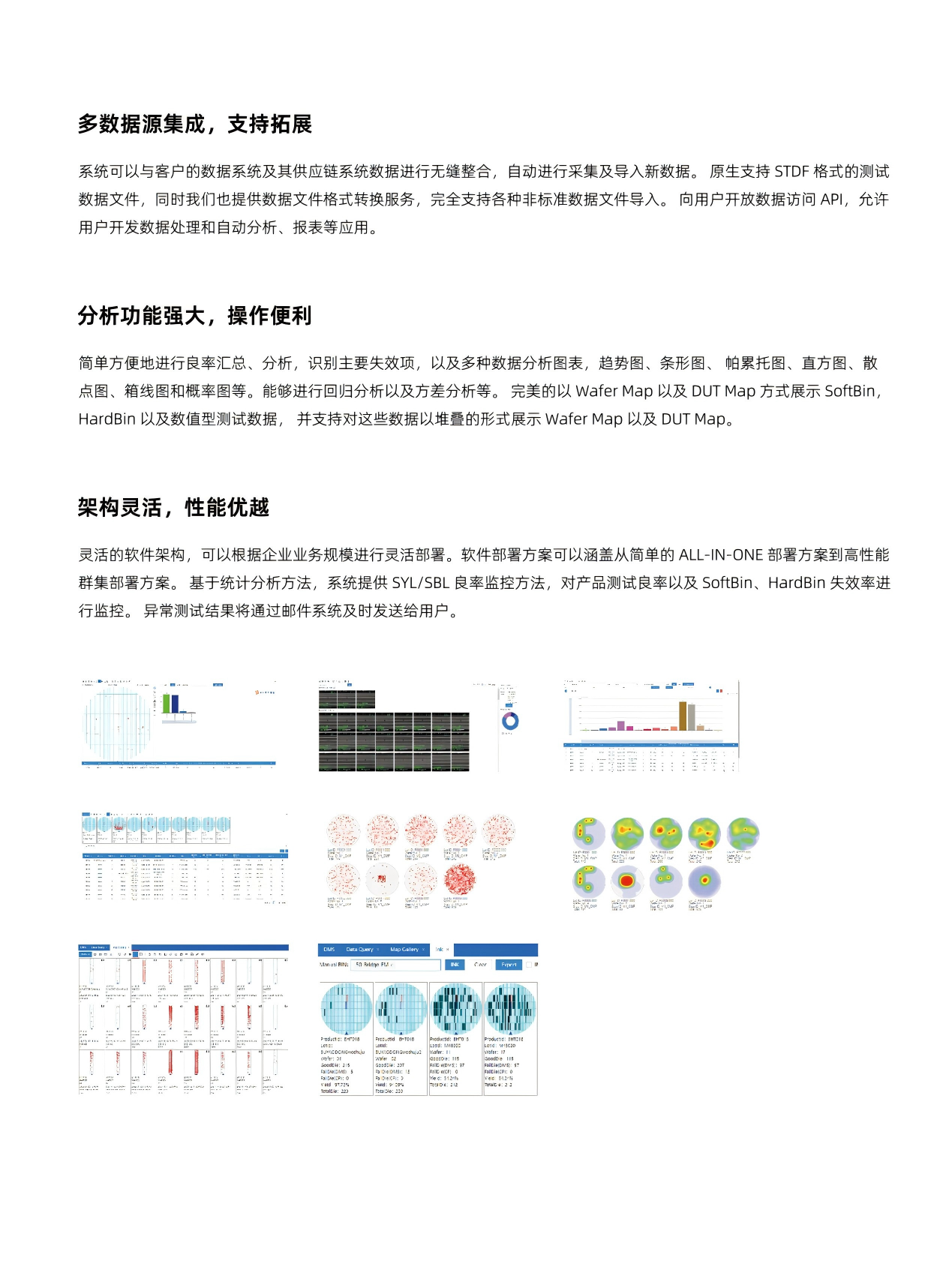

1、数据源整合：

（1）制造执行系统（MES）：追踪Lot加工历史；

（2）设备传感器：实时采集温度、压力、RF功率等参数；

（3）缺陷检测工具：KLA-Tencor检测机的全晶圆扫描数据；

（4）电性测试数据：晶圆测试（Wafer Sort）的Bin分结果。

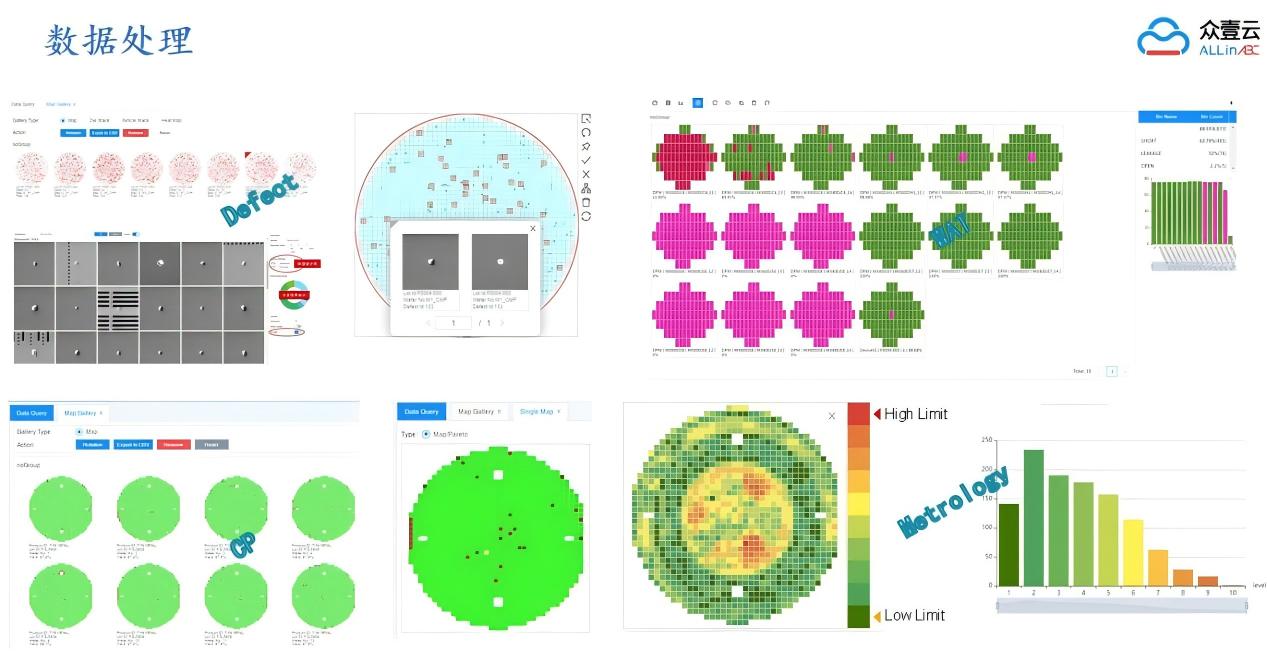

2、实时监控看板：

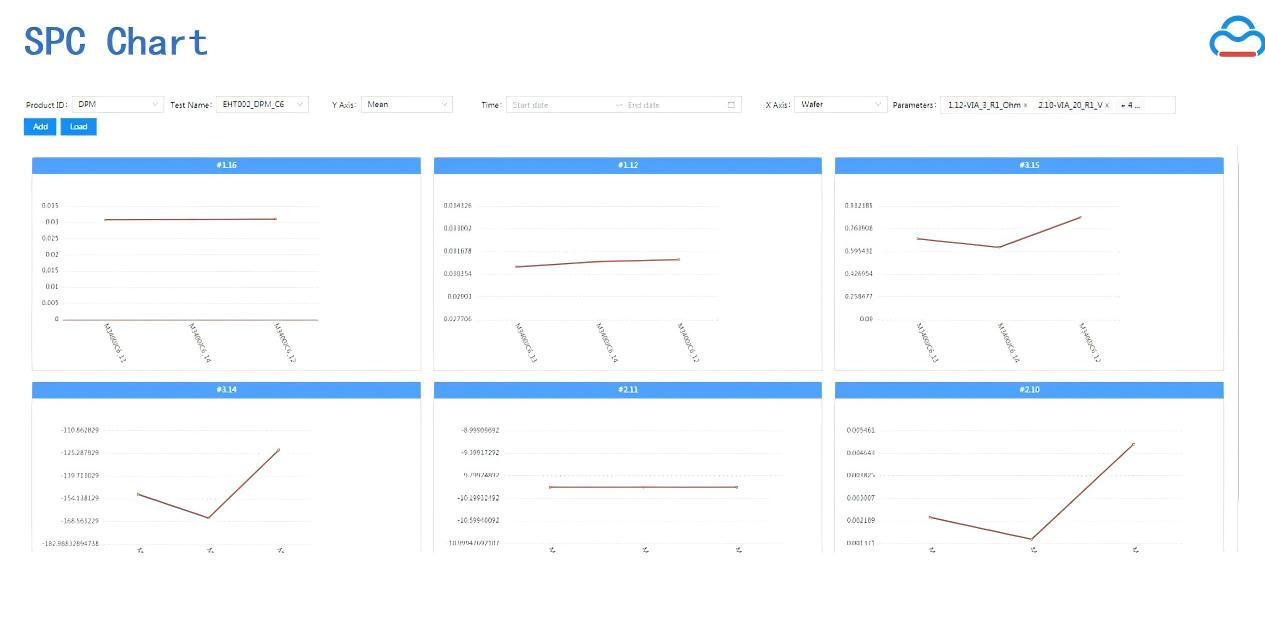

（1）设备层：光刻机Overlay实时趋势图+EWMA控制图；

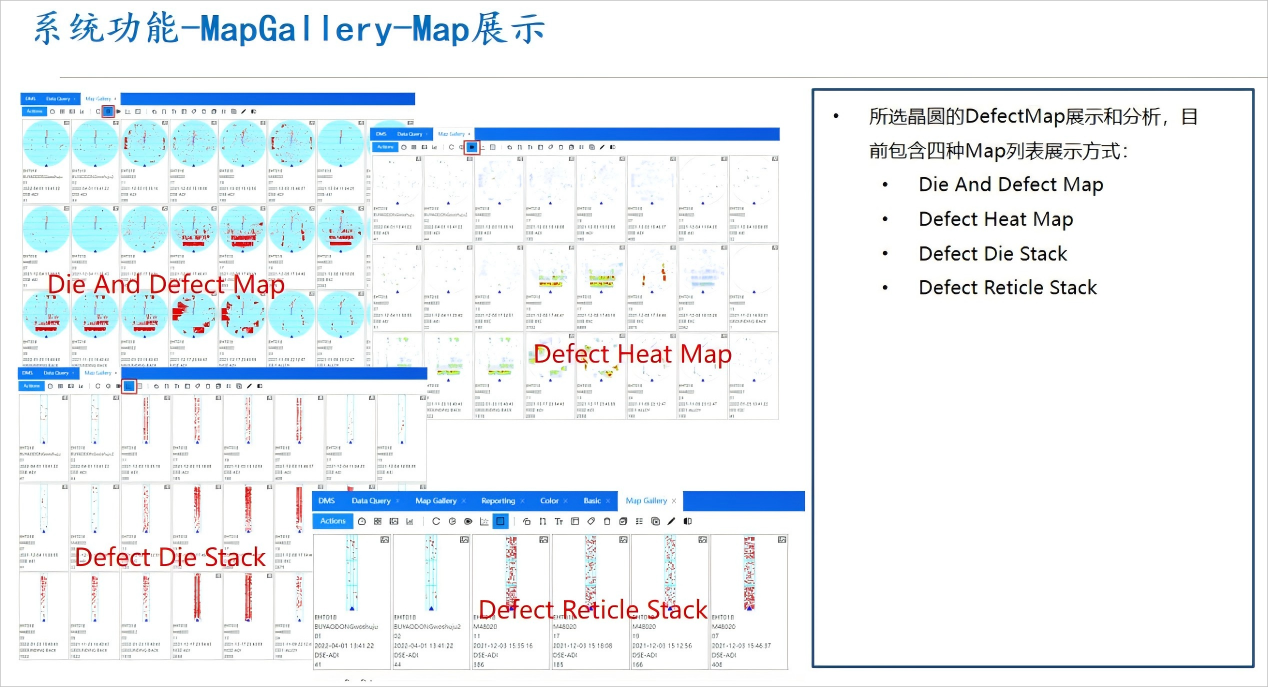

（2）缺陷层：动态缺陷密度热力图（按工艺层分层显示）；

（3）预测层：基于LSTM的良率衰减预警（输入参数：CMP膜厚、蚀刻均匀性、KDD）。

五、行业特色指标示例

案例：先进制程（<7nm）特有指标。

1、量子隧穿效应监控：

（1）栅极漏电流（Ig）与氧化物厚度的相关性系数；

（2）3σ边界外器件占比（反映工艺波动对量子效应的放大）。

2、EUV光刻胶灵敏度：

（1）曝光剂量与关键尺寸（CD）的线性度（目标R²>0.98）；

（2）随机缺陷与Stochastic效应的关联度。

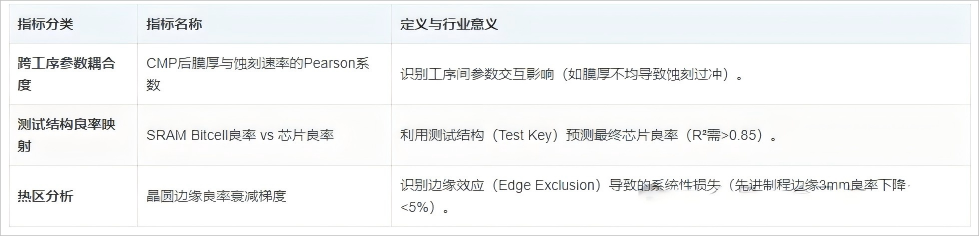

六、落地建议

1、指标权重动态调整：根据制程节点（如28nm vs 3nm）赋予不同指标权重，例如：

（1）成熟制程：侧重设备OEE和成本指标；

（2）先进制程：侧重量子效应和随机缺陷指标。

2、与物理模型结合：将指标数据输入TCAD（Technology CAD）仿真，验证指标与器件性能的物理关联性。

3、人员操作因子量化：引入工程师调整次数/异常干预响应时间，评估人为因素对良率波动的影响。

通过以上指标设计，可将抽象的“良率提升”转化为可测量、可干预的具体参数，直击半导体制造的核心痛点，避免陷入“统计缺陷率”等表面指标。
