掺杂(离子注入)
好啦,“挖洞”的工艺,介绍完了。
此时的晶圆表面,已经被刻出了各式各样的沟槽和图形。
接下来,我们再来看看掺杂工艺。
晶体管是芯片的基本组成单元。而每一个晶体管,都是基于PN结。如下图(MOSFET晶体管,NPN)所示,包括了P阱、N阱、沟道、栅极,等等。

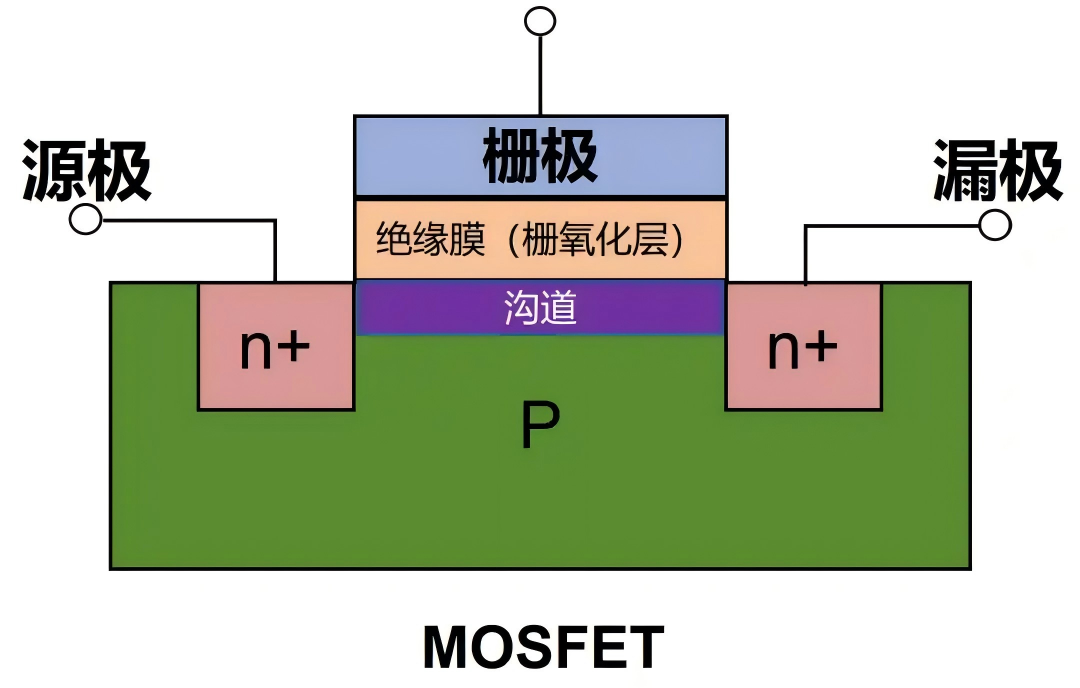

图1:MOSFET晶体管,NPN
前面的光刻和刻蚀,我们只是挖了洞。接下来,我们要基于这些洞,构造出P阱、N阱。
纯硅本身是不导电的,我们需要让不导电的纯硅成为半导体,就必然需要向硅内掺入一些杂质(称为掺杂剂),改变它的电学特性。
例如,向硅材料内掺入磷、锑和砷,就可以得到N阱。掺入硼、铝、镓和铟,就可以得到P阱。
N是有自由电子的。P有很多空穴,也有少量的自由电子。通过在通道上加一个栅极,加一个电压,可以吸引P里面的电子,形成一个电子的通道(沟道)。在两个N加电压,NPN之间就形成了电流。
如下图所示:

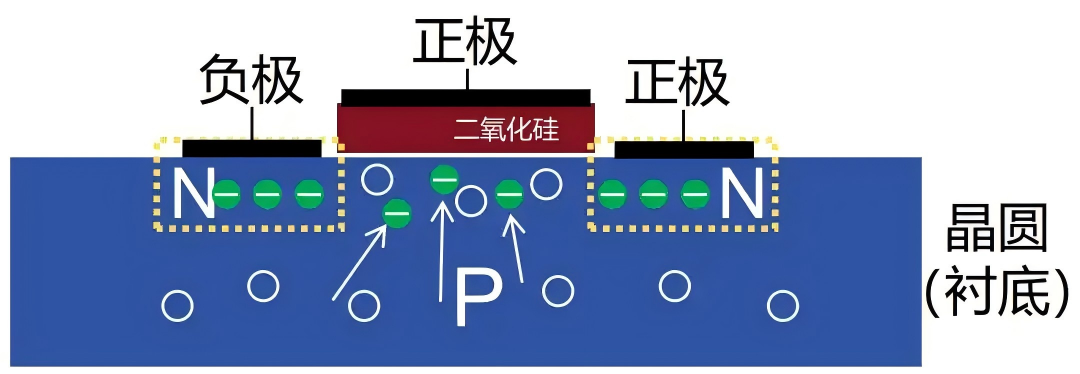

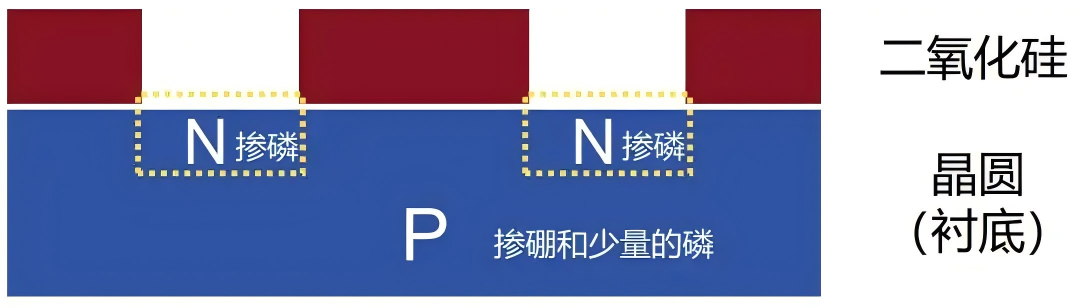

图中,底下就是P阱衬底。两个洞是N阱。
也就是说,做这个NPN晶体管时,在最开始氧化之前,就已经采用了离子注入,先把衬底做了硼元素(含少量磷元素)掺杂,变成了P阱衬底。(为了方便阅读,这个步骤我前面没讲。)
现在,挖洞的部分,就可以做磷元素掺杂,变成N阱。
大家看懂了没?掺杂的目的,就是创造PN结,创造晶体管。
掺杂,包括热扩散(Diffusion)和离子注入(Implant)两种工艺。因为热扩散工艺因其难以实现选择性扩散,所以,除特定需求之外,目前大部分都是使用离子注入工艺。
离子注入,就是用高能粒子束,将杂质直接射入到硅片中。
离子源基本上都是注入气体(因为方便操作),例如磷烷(PH3)或者三氟化硼(BF3)。气体通过离化反应室时,被高速电子撞击,气体分子的电子被撞飞,变成离子状态。
此时的离子成分比较复杂,包括硼离子、氟离子等。就要通过质谱分析仪,构建磁场,让离子发生偏转,把需要的离子挑出来(不同的离子,偏转角度不一样),然后撞到晶圆上,完成离子注入。

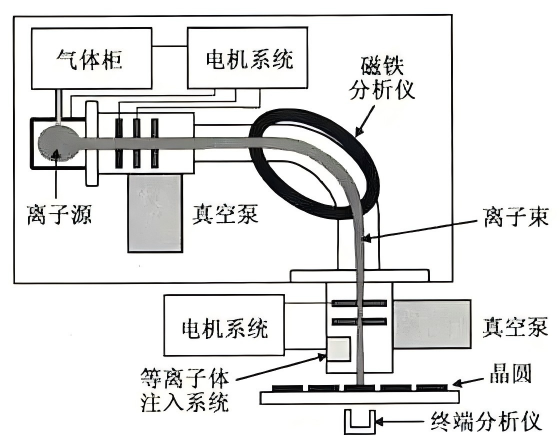

图2:离子注入机的构造(来源:《半导体制造技术导论》)
此时,二氧化硅层(氧化层)就变成了离子注入的阻挡层。
离子注入之后,需要将硅表面加热到900℃,进行退火。
退火,可以让注入的掺杂离子进一步均匀扩散到硅片中。同时,也可以修复离子注入对晶圆造成的损伤(离子注入时,会破坏硅衬底的晶格)。
