芯片切片(Chip Cross-Sectioning)是半导体失效分析(Failure Analysis)和物理性检测中至关重要的一环。它的目的是将芯片特定部位精确地暴露出来,以便在显微镜(如SEM、TEM)下观察其内部结构,从而分析缺陷、测量尺寸、验证工艺或查找故障根因。
一、机械研磨切片 (Mechanical Polishing)
这是最传统、最基础且应用最广泛的切片方法。
(一)原理:使用精密的研磨机,通过金刚石砂纸或研磨液等材料,将芯片一层一层地磨去,直到暴露目标区域。
(二)过程:
1、取样 (Sample Preparation):将芯片从PCB上取下,或用环氧树脂(Epoxy)将其封装固定。
2、粗磨 (Coarse Grinding):使用较粗的砂纸(如400#-800#)快速磨掉大部分材料,接近目标区域。
3、精磨/抛光 (Fine Grinding/Polishing):使用更细的砂纸(如2000#-4000#)或金刚石悬浮液进行精细抛光,消除刮痕,获得光滑的观察面。
(三)优点:
1、成本相对较低,设备普及。
2、处理面积大,适合观察较大范围的结构(如整个焊球阵列、较大区域的金属连线)。
(四)缺点:
1、精度较低,难以精确停止在纳米级的特定结构上(如单个晶体管)。
2、容易引入机械应力损伤(如碎裂、拉丝)和磨料污染。
(五)主要应用:封装级分析(如焊球、铜柱、TSV、键合线)、芯片宏观结构分析、切片初加工。
二、反应离子蚀刻切片 (RIE - Reactive Ion Etching)
这是一种物理与化学相结合的选择性蚀刻技术,通常用于辅助定位或处理特殊材料。
(一)原理:在真空腔体中,通入反应气体(如CF₄, O₂),在高频电场下形成等离子体。等离子体中的活性离子会与芯片表面的特定材料发生化学反应,形成挥发性产物而被带走,从而实现各向异性(垂直方向)的精确蚀刻。
(二)过程:
1、先在目标区域上覆盖一层光刻胶或硬掩膜(如氧化物、氮化物),并图形化。
2、将样品放入RIE腔室,通入特定气体,选择性地蚀刻掉暴露出的材料(如硅、二氧化硅、金属)。
(三)优点:
1、高各向异性,能创造出近乎垂直的侧壁,精度高。
2、高选择性,通过选择不同气体,可以只蚀刻某种材料而保留其他材料。
(四)缺点:
1、设备昂贵,流程复杂,需要光刻步骤。
2、通常不单独用于最终切片,而是为FIB或TEM制样做准备。
(五)主要应用:制作高深宽比的结构、去除特定材料层以暴露下层结构、为FIB切片进行预加工。
三、聚焦离子束切片 (FIB - Focused Ion Beam)
这是目前进行精确定位、纳米级切片的最强大和主流的技术。
(一)原理:利用电透镜将离子源(通常是镓离子Ga⁺)聚焦成极细的束流,直接在芯片表面进行扫描轰击。通过溅射作用(Sputtering)可精确地剥离材料,实现“微手术”般的切割。同时,FIB系统通常集成有电子束(SEM),可以实时观察切割过程。
(二)过程:
1、定位:先用集成电子束找到需要切片的精确位置。
2、粗切:用较强的离子束流挖出一个较大的坑(Trench),接近目标。
3、精切:用较弱的束流进行最终切割和抛光,获得光滑的截面。
4、沉积(可选):FIB还可以通入金属有机或绝缘气体,利用离子束诱导沉积,在特定位置沉积铂(Pt)或碳(C),用于保护脆弱结构或连接电路。
(三)优点:
1、精度极高(可达纳米级),可精确定位到单个晶体管或一根金属线。
2、实时观察,边切边看,控制力极强。
3、功能强大,集切割、成像、沉积、刻蚀于一体。
(四)缺点:
1、设备极其昂贵,操作复杂。
2、离子轰击会引入晶格损伤和Ga离子污染,可能影响后续的电性分析。
3、处理区域小(通常小于50μm x 50μm)。
(五)主要应用:纳米级结构的定点截面分析(如接触孔、栅极)、电路修改(FIB Circuit Edit)、透射电镜(TEM)样品的制备。
四、等离子聚焦离子束切片 (PFIB - Plasma FIB)
这是FIB技术的重大升级,使用电感耦合等离子体源产生更高亮度的Xe⁺(氙离子)或Ar⁺(氩离子)束流。
(一)原理:与Ga-FIB基本相同,但离子源不同。等离子体源能提供比液态金属离子源(LMIS)强100-1000倍的离子束流。
(二)过程:与FIB类似,但切割速度更快,能处理的范围更大。
(三)优点:
1、高速率:切割速度远超传统Ga-FIB,效率极高。
2、大面积:能完成传统Ga-FIB难以实现的大面积、深层次的切割(100μm³以上)。
3、低损伤:Xe离子质量大,溅射效率高,且不易像Ga离子那样注入样品造成污染,特别适合后续的EBSD、APT等分析。
(四)缺点:
1、设备比传统Ga-FIB更昂贵。
2、虽然精度很高,但极限分辨率可能略低于最顶级的Ga-FIB。
(五)主要应用:填补了机械研磨和传统FIB之间的空白。既需要高定位精度,又需要处理较大体积样品的场景,如3D NAND、DRAM的深孔结构分析、大尺寸缺陷分析、制备高质量TEM样品。

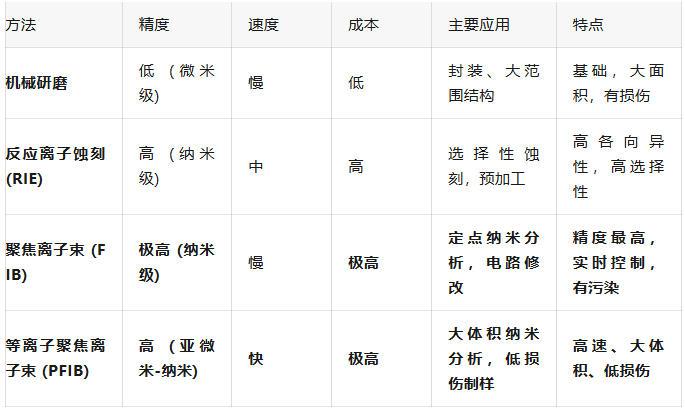

五、总结与对比
在实际工作中,这些方法常常结合使用。例如,先使用机械研磨快速接近目标区域(距离目标点几十微米),然后再使用FIB或PFIB进行最终的精确定点和纳米级切片,以实现效率与精度的完美平衡。
