一、TSOP叠层封装

薄型小尺寸封装（ TSOP）作为器件级立体封装的重要分支，凭借其紧凑外形、低寄生参数及高频适配性，在消费电子、通信模块及工业控制等领域占据关键地位。

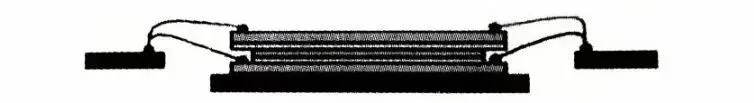

图1：TSOP封装结构

其核心优势在于通过优化封装尺寸与电气性能平衡，实现高密度集成与低成本制造的双重目标。2025年行业实践显示，TSOP技术正通过材料创新与工艺升级持续拓展应用边界。

从结构命名规则看，TSOP封装采用“活性芯片数+空白芯片数”的标识体系——如TSOP2+1代表两层活性芯片与一层空白芯片的叠层结构，其中空白芯片由无电路的硅片制成，主要功能是为底层芯片预留焊接空间，确保引线键合工艺可行性；TSOP3+0则表示三层活性芯片直接堆叠，无需空白芯片介入。

这种设计逻辑既保障了电气连接的可靠性，又通过空白芯片的缓冲作用降低了多层堆叠带来的应力风险。

工艺路径方面，TSOP叠层封装存在液态环氧树脂黏合与环氧树脂薄膜黏合两种主流方案。前者通过液态胶体的流动填充实现芯片间粘接，需经历两次烘烤固化流程；后者则采用预成型的薄膜材料，通过热压合完成粘接，省去了烘烤步骤，生产周期缩短30%以上，且因减少热应力循环，成品率提升5-8个百分点，可靠性指标（如温度循环耐受次数）提高至2000次以上。

2025年，三星电子在其移动存储芯片中采用纳米改性环氧薄膜，使粘接层厚度均匀性控制在±1μm以内，信号完整性提升15%；日月光集团则开发出低模量薄膜材料，解决大尺寸TSOP封装中的翘曲问题，使12英寸晶圆级封装良率突破99%。

技术演进聚焦高频化与异构集成。英特尔在TSOP封装中嵌入低损耗基板材料，使5G毫米波模块的插入损耗降低至0.2dB，支持32Gbps数据速率；安靠科技推出三维TSOP方案，通过硅通孔（TSV）实现芯片间垂直互连，使存储密度提升40%，功耗降低25%。

标准层面，JEDEC即将发布的JESD300-3标准将规范TSOP封装的热机械可靠性指标，包括焊点疲劳寿命、热膨胀系数匹配度等，而中国《半导体封装通用规范》新增对空白芯片材料纯度（≥99.999%）及表面粗糙度（Ra≤0.5nm）的要求，确保高频环境下的信号完整性。

市场应用呈现多元化拓展：在物联网领域，TI的TSOP封装蓝牙模块实现单芯片集成MCU、射频前端及电源管理单元，封装尺寸仅5mm×5mm，功耗低至1mW；汽车电子方面，英飞凌的TSOP功率模块通过优化引线键合布局，使开关损耗降低20%，系统效率提升至98.5%。

行业趋势表明，TSOP技术正从“尺寸优化”向“性能-成本协同优化”转型，通过材料创新、工艺升级及标准完善，在高频通信、智能计算及绿色能源领域持续释放价值，成为后摩尔时代三维集成技术的重要支柱。

二、硅片穿孔式(TSV)叠层封装

硅片穿孔式（Through Silicon Via, TSV）叠层封装作为三维集成技术的核心支柱，通过硅基通孔内填充金属（如铜）实现垂直方向的高密度互连，在微机电系统（MEMS）、高性能计算及先进存储器领域展现出不可替代的价值。

其技术本质在于突破传统平面布线局限，通过Z轴方向穿透硅层的导电通孔，将多层芯片或功能模块直接电气连接，显著提升集成密度并降低信号传输延迟与寄生效应。

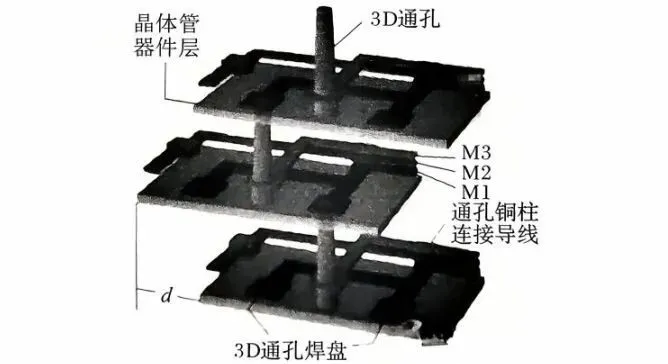

图2：TSV技术

TSV技术的关键在于通孔成型工艺，当前主流打孔方法包括激光打孔法、湿法刻蚀法、深度反应离子刻蚀（DRIE）及光辅助电化学刻蚀（PAECE）。

激光打孔凭借高精度与快速成型特性，适用于小孔径（＜20μm）场景，但存在热影响区控制难题；湿法刻蚀依赖各向异性腐蚀特性实现垂直侧壁，但均匀性受晶圆表面状态影响较大；DRIE通过交替的沉积与刻蚀循环实现高深宽比（＞10:1）通孔加工，已成为大尺寸芯片堆叠的首选方案；PAECE则通过光催化增强电化学腐蚀效率，在保证侧壁光滑度的同时降低工艺成本，2025年应用材料公司（AMAT）已实现该技术产能提升30%，良率突破99%。

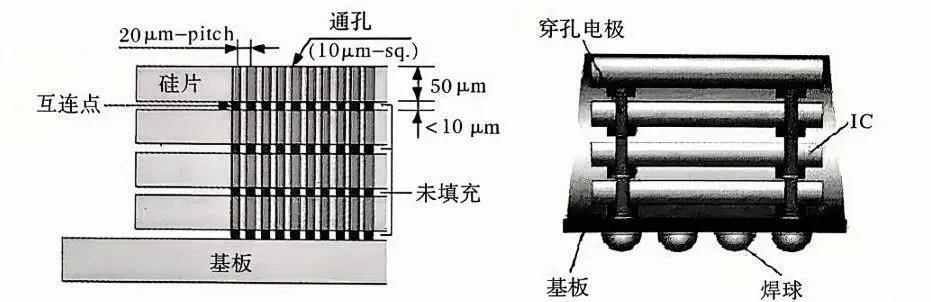

图3：硅片穿孔叠层互连

工艺路径层面，TSV分为前道互连（FEOL）型与后道互连（BEOL）型。FEOL型TSV在晶圆制造前端工序中形成，与晶体管结构同步加工，适用于需要深层互连的高性能逻辑芯片；BEOL型则集成于金属布线层，适配存储器、图像传感器等对成本敏感的场景。

2025年，台积电N3X制程中采用BEOL型TSV技术，实现HBM3e内存与GPU的异构集成，带宽密度提升至1.2TB/s，功耗降低25%；三星则通过FEOL型TSV在3D NAND中实现176层堆叠，写入速度提升40%，可靠性指标（如热循环耐受次数）突破5000次。

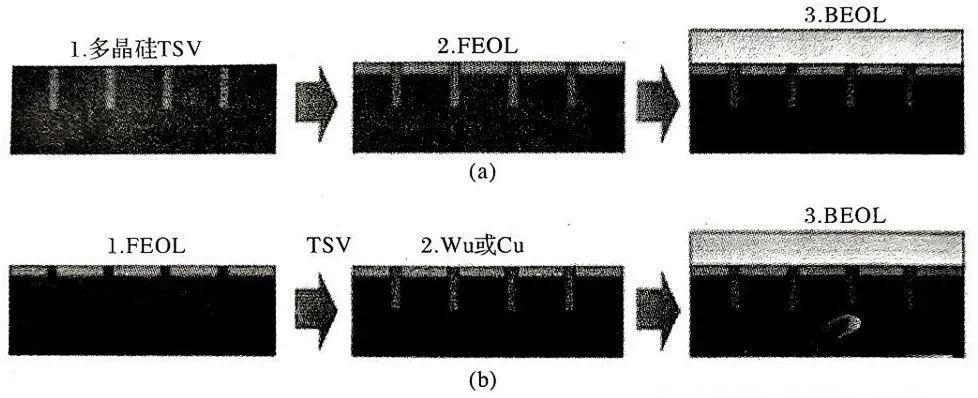

图4：TSV的工艺流程

应用场景持续拓展至新兴领域：在汽车电子领域，博世采用TSV技术实现压力传感器与信号处理芯片的垂直集成，使模块尺寸缩小40%，响应时间缩短至5μs；在AI加速领域，英伟达H100 GPU通过TSV堆叠高带宽存储器（HBM），实现算力密度提升3倍，能效比优化至5TOPS/W。

标准层面，JEDEC即将发布的JESD300-4标准将规范TSV的可靠性测试流程，包括通孔电阻稳定性、热膨胀系数匹配度等指标，而中国《硅通孔技术规范》新增对通孔直径公差（±0.5μm）及金属填充致密性（孔隙率＜1%）的要求，保障高频环境下的信号完整性。

行业趋势显示，TSV技术正从“结构创新”向“系统优化”演进，通过与Chiplet架构、先进封装基板的协同设计，实现从单芯片到多芯片系统的性能跃升。

据Yole预测，2027年全球TSV市场规模将达180亿美元，其中存储器领域占比超60%，而中国厂商凭借在硅基材料、精密加工设备领域的突破，正逐步缩小与国际先进水平的差距，在部分细分市场实现技术引领，重塑全球半导体产业链格局。
