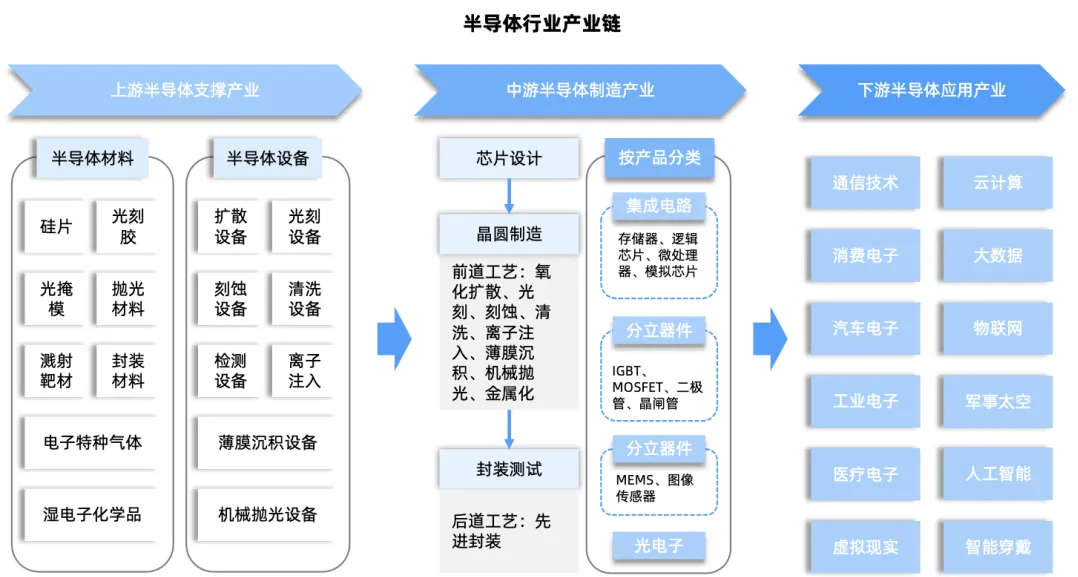

材料是半导体产业的基石，也是产业链中细分领域最多的环节。行业具有产业规模大、技术门槛高、研发投入大以及研发周期长等特点。半导体材料应用主要集中在制造和封测环节，对应两大领域：晶圆制造材料和封装材料。

前道晶圆制造材料：主要包括硅片、光掩模、光刻胶及辅助材料、湿电子化学品、抛光材料、电子特气、靶材及其他材料。

后道封装材料：包括键合线、封装基板、引线框架、陶瓷封装体、包封材料、芯片粘结材料等。

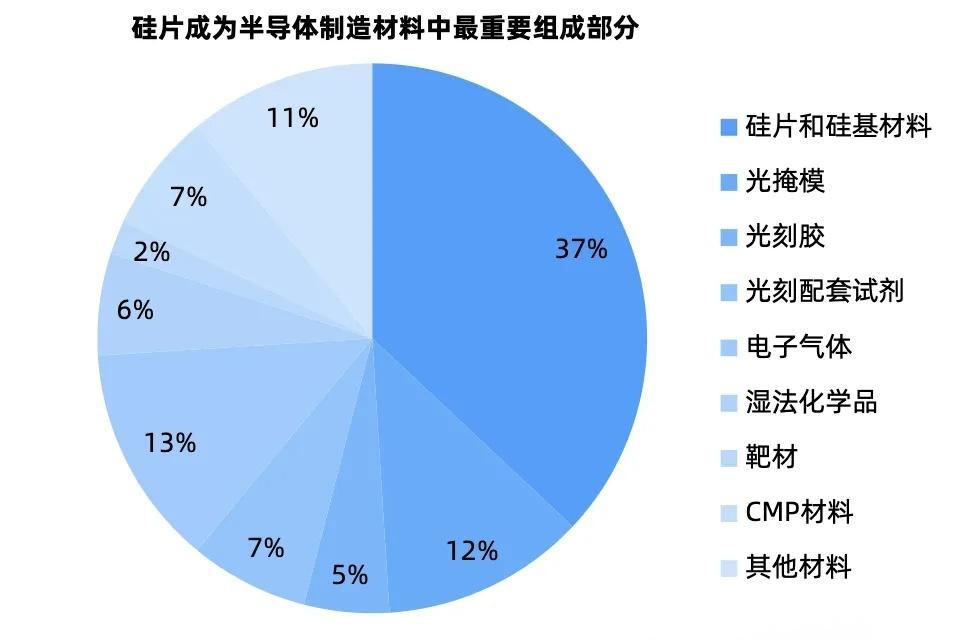

硅片、电子特气、光掩模、CMP抛光材料、光刻胶和溅射靶材是价值量占比最高的六类材料，合计占比约87%。

全球半导体材料市场的竞争态势呈现高度集中且多元发展的趋势，先进制程扩产带动半导体材料国产化率提升。

在引线框架、封装基板、陶瓷基板、键合丝等封装材料领域，国内企业已实现较高程度的国产替代。为满足2.5D、3D、先进半导体封装等先进封装技术，当前封装材料朝着更小更薄和更高性能的方向发展。

根据产业链数据统计，CMP抛光材料、光刻胶和电子气体等是国内薄弱及“卡脖子”环节，国产化率不足30%，市场空间仍旧广阔。

一、半导体硅片

半导体硅片又称硅晶圆片，是以高纯度多晶硅为原料，通过单晶生长技术制成的圆形薄片，是半导体产品的核心基底材料，贯穿芯片制作的全过程。

其成本占芯片总成本的30%-40%，是半导体材料中市场份额最大的品类。

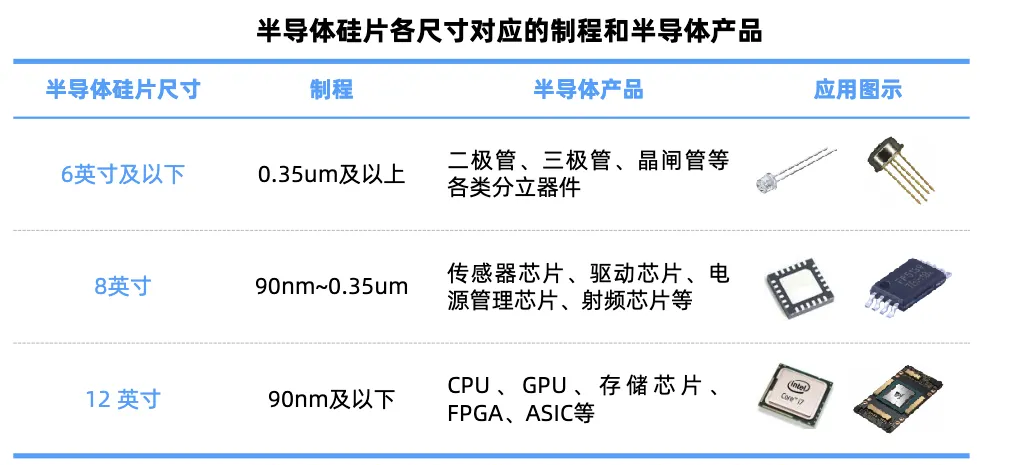

半导体硅片在不同尺寸上应用范围也不同，具体分为6英寸、8英寸和12英寸三类。

按尺寸规格分类，硅片主要有12 英寸（300mm）、8 英寸（200mm）和 6 英寸（150mm）三种规格。

全球市场主流是8英寸和12英寸直径的半导体硅片，合计出货面积占比超90%。下游芯片制造行业的设备投资也与200mm和300mm规格相匹配。

逻辑芯片：CPU、GPU等（7nm及以下工艺依赖12英寸硅片）；

存储芯片：DRAM、3D NAND（19nm DRAM、128层3D NAND需12英寸硅片）；

模拟芯片：电源管理IC、传感器（8英寸硅片为主）。

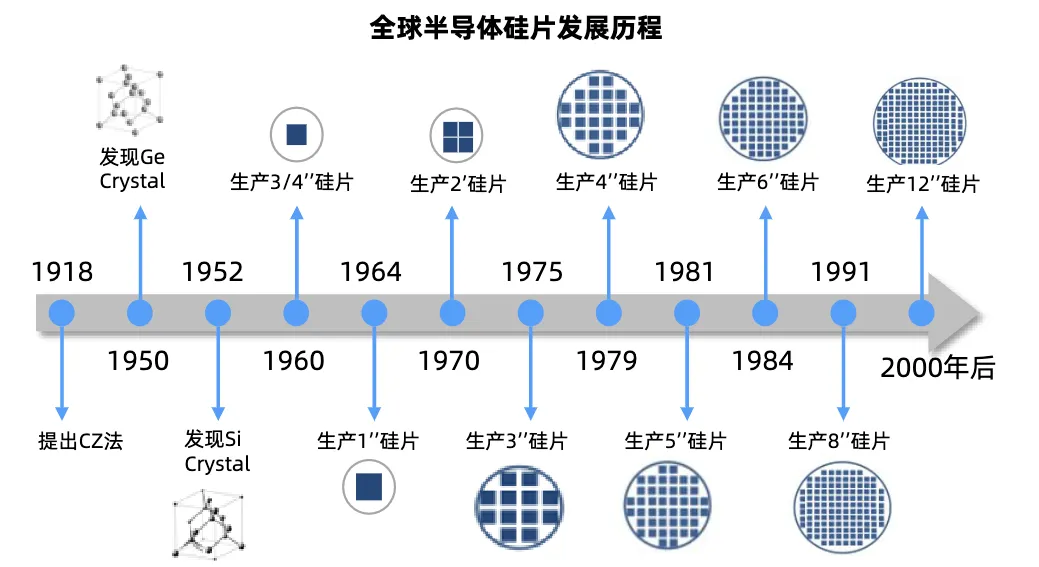

当前半导体硅片朝大尺寸方向发展，硅片尺寸越大，在制成的每块晶圆上就能切割出更多的芯片，单位芯片的成本也就更低。

在AI需求驱动下，用于尖端产品的300mm晶圆保持强劲。据SEMI数据，25Q2全球半导体硅片出货量33.27亿平方英寸，同比+10%，环比+15%。

二、半导体硅片市场格局

半导体硅片技术门槛较高、设备投资较大，具备高行业壁垒。

全球半导体硅片市场呈现高度集中的寡头格局。信越化学、SUMCO、环球晶圆、Siltronic世创和SK Siltronic等前五大厂商占据超90%份额。

8 英寸和 6 英寸及以下半导体 硅片国产化率分别超过 30%和 50%，而 12 英寸半导体的国产化率约 13%，只有少数企业实现 12 英寸半导体硅片的批量化生产。

中国大陆硅片供应商加速追赶，形成梯队竞争态势，主要厂商包括沪硅产业、中环股份、立昂微、中欣晶圆、众合科技、中晶科技、扬杰科技、有研半导体、上海合晶、金瑞泓、西安奕斯伟和南京国盛等。
