一、量测（Metrology）与检测（Inspection）

在半导体制造中，量测（Metrology）与检测（Inspection）是保障产品良率与性能的核心环节。在关键工艺节点部署精确的量测与检测流程，对于确保和维持高良率至关重要。

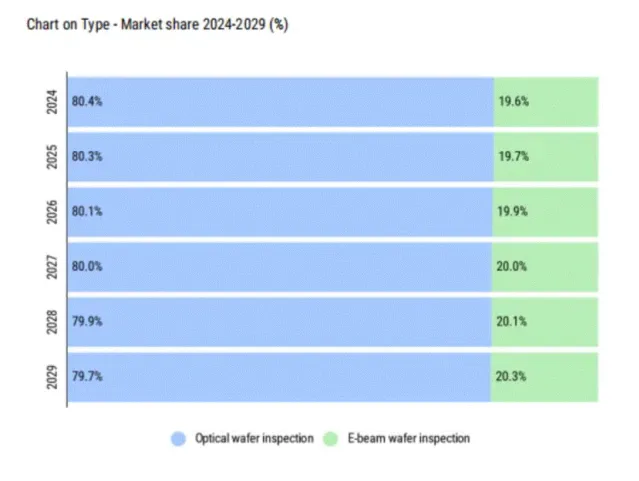

根据Tech navio的数据，晶圆检测设备按类型分为光学检测和电子束检测，前者主导（80%）但后者增速更快（9.7% CAGR）；按应用分，后端工艺检测增长最快；晶圆厂（Foundries）是主要终端用户。地理分析显示亚太主导，北美增速领先，其中台湾地区和美国市场表现突出。

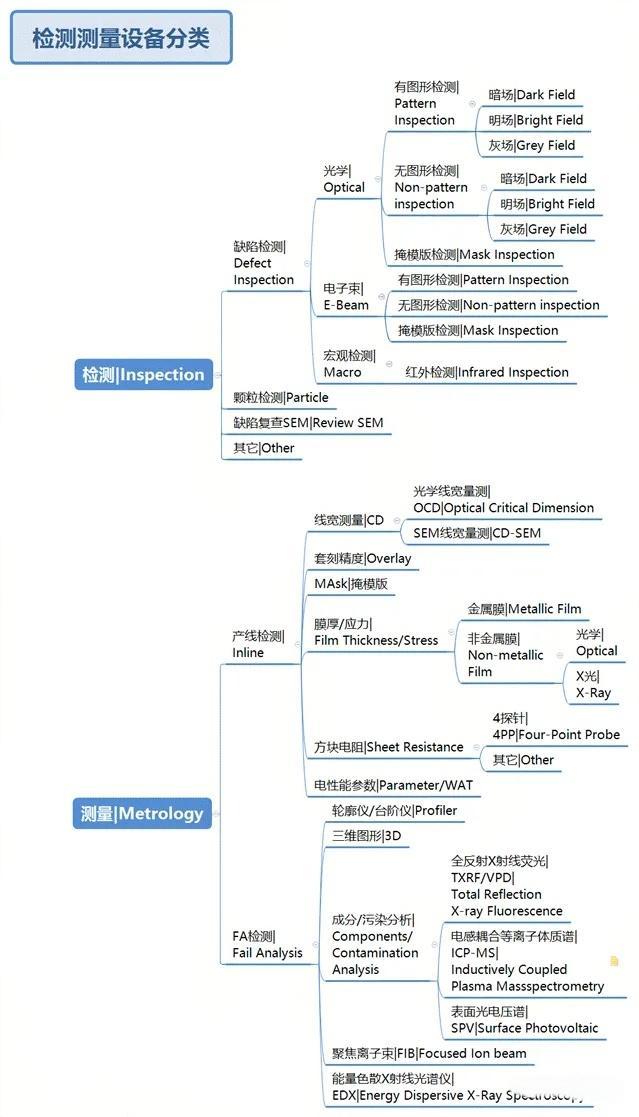

“量测”和“检测”是两个截然不同但都至关重要的概念。

简单来说，核心区别在于：

量测（Metrology）：回答“是多少？”的问题，目的是获取精确的物理尺寸数据（如厚度、长度、角度、化学成分等）。

检测（Inspection）：回答“有没有？”的问题，目的是发现和识别缺陷、污染或异常（如颗粒、划痕、短路、断路等）。

二、半导体量测（Metrology）

量测（Metrology） 指利用专业设备对晶圆及芯片的各类物理、化学参数进行精确量化，是监控工艺稳定性与一致性的关键。其应用贯穿整个制造过程。

以下是半导体制造中一些关键的量测技术与应用：

1、形貌与尺寸量测

（1）关键尺寸量测（CD-SEM）：用于测量晶体管栅极线宽等关键尺寸，确保其符合设计规格，是先进制艺的控制核心。

（2）原子力显微镜（AFM）：提供纳米级分辨率的表面三维形貌和高度测量。

（3）套刻误差量测（Overlay）：半导体制造需要上百个工艺层精确对准。套刻误差量测用于监控层间对准精度，是确保电路功能正常的基础。

2、薄膜特性量测

（1）椭偏仪（Ellipsometer）：通过分析偏振光的变化，精确测量薄膜厚度及其光学性质。

（2）光谱反射仪（Spectroscopic Reflectometer）：通过分析反射光谱来快速测定薄膜厚度。

3、材料结构与成分分析

（1）X射线衍射（XRD）：用于分析材料的晶体结构、应力应变状态。

（2）X射线光电子能谱（XPS）：用于分析材料表面的化学元素组成及其化学键态。

4、电性参数量测

（1）四探针测试法（Four-Point Probe）：用于精确测量半导体材料的电阻率。

（2）参数分析仪：用于测量晶体管等器件的电流-电压（I-V）特性、阈值电压等关键电学参数。

5、工艺监控量测

（1）化学机械抛光后量测（CMP Metrology）：使用表面轮廓仪和厚度测量仪，监控抛光后的表面平整度与膜厚均匀性。

（2）晶圆翘曲与应力测量（Bow/Warp & Stress Metrology）：监控晶圆在加工过程中的翘曲度和薄膜应力，防止后续工艺出现可靠性问题。

6、缺陷检测与复查

（1）光学与电子显微镜：光学显微镜用于快速缺陷筛查；扫描电子显微镜（SEM） 则用于对检测发现的缺陷进行高分辨率成像和分类复查，以定位工艺根源。

（2）颗粒与表面缺陷检测系统：利用光学和激光扫描技术，检测和计数晶圆表面的颗粒污染及宏观缺陷。

（3）光掩模检测：包括光学和极紫外（EUV）掩模检测，确保图形母版的完美无缺，防止缺陷被复制到整个晶圆上。
