芯片工作原理(六)

作者:admin  来源:改改快学习  发布时间:2025-10-30  访问量:1195

触发器(Flip-Flop

触发器与锁存器的区别在于有无触发信号,锁存器的置位操作由输入的置位操作直接完成,而触发器需要在触发信号的操作下,根据不同的输入信号再进行置位。但是触发器又是由锁存器构成,所以需要先介绍如何用两个锁存器级联组成触发器。

(一)D锁存器

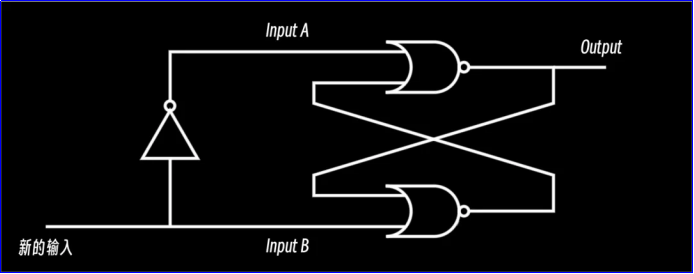

在介绍锁存器时,对于两个输入都是高电压的情况是需要尽可能避免的,但是如果在两个输入进行合并,并在合并后的信号线上加上一个非门。这样设计电路的话,InputA和InputB就永远都是相反状态。此时两者永远不可能同时为高电压就避免了锁存器不确定状态。由于输入数据Data简写是D,所以该电路称之为D锁存器。


(二)带有使能信号的D锁存器

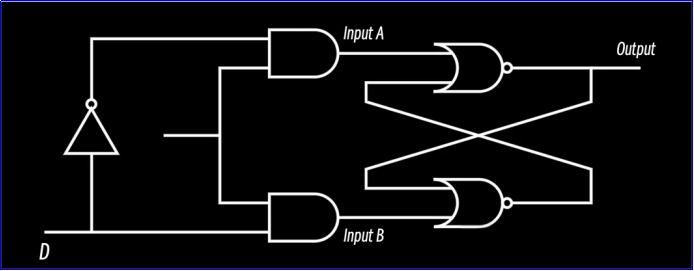

但是也引入了一个新的问题,两个输入也永远无法为低电压状态,那么也就意味着锁存器不具备锁存功能了。为了解决该问题,再选取两个与门分别放置在两个输入线上。两个与门会共同连接一个新的输入,该输入的作用是使能Enable写入功能的,也叫做写保护。高电压是允许写入,低电压是不允许写入。

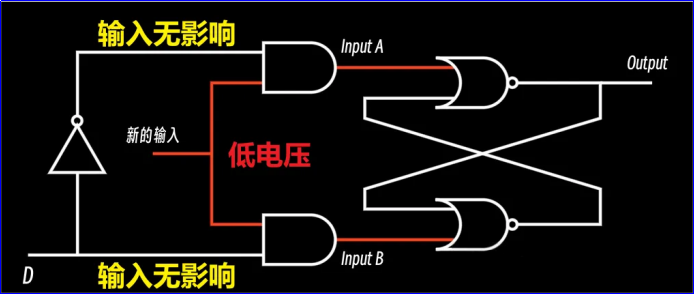

假设给使能输入一个低电压,上下两个与门的输出都会成低电压,也就意味着电路中强行屏蔽了InputA和B,此时电路其实进入了锁存状态。

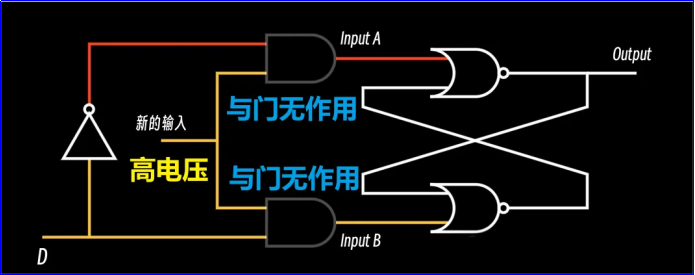

假设给使能输入一个高电压,上下两个与门的输出都会随着InputA和B变化而变化,也就意味着此时两个与门都是没有作用的,此时电路功能和原来的功能是一样的:可以通过D输入写入对应的状态。


整个电路的使用逻辑就是,需要写入数据1时,将Data设置为高电压;需要写入数据0时,将Data设置成低电压。之后再将Enable设置为高电压允许写入,写入完成后再将Enable设置成低电压,使得电路进入锁存状态。

(三)晶振

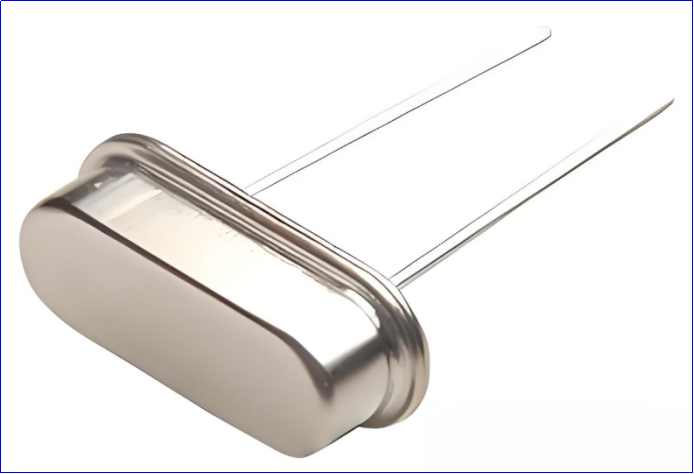

由于后面的触发器是接收来自晶振的时钟信号进行状态转换的,所以在这里介绍一下晶振的概念。晶振全称是晶体振荡器,是一种利用石英晶体的压电效应产生高精度,高稳定平吕电子信号的元件。晶振在电路中相当于是一直在按时按频跳动的心脏,其核心作用就是提供一个时间基准和指挥节奏。

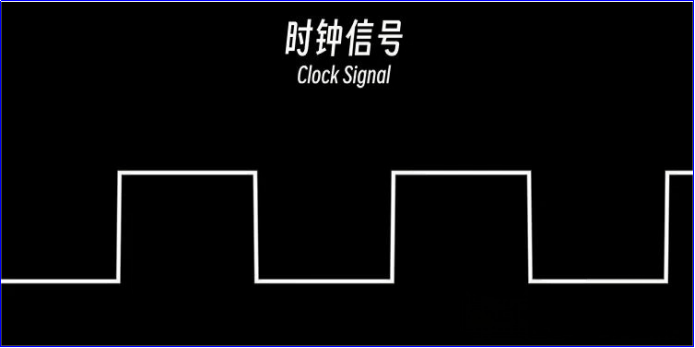

晶振在搭配一些附加电路,就可以产生一定频率的方波信号,也称之为时钟信号。时钟信号每震荡一次,芯片内部的运算就会向前推进一步,芯片内部的各个组成部分都根据该信号进行同步。


(四)D触发器

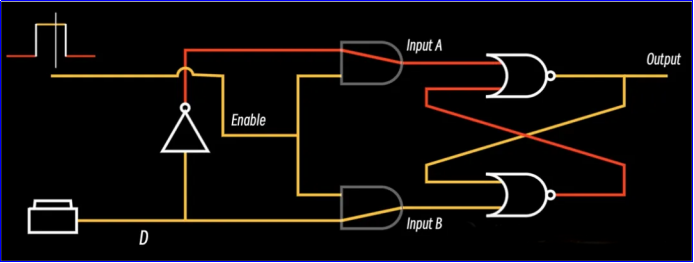

将D锁存器的时钟信号接在使能信号上,数据输入会连接一个数据源。假设将Data连接到一个按钮上,按钮没按下为低电压,按下为高电压。当时钟信号到下一个周期时,Enable由低电压变成高电压,锁存器此时就会进入写入状态,按键的状态及被写入。


但是有个潜在的风险,那就是在时钟信号没有来之前,如果按钮的状态反复改变,对应接到外面电路的输出状态也会一直变化。也就是说一个时钟周期内信号变化多次,会导致后面的电路无法正常工作。

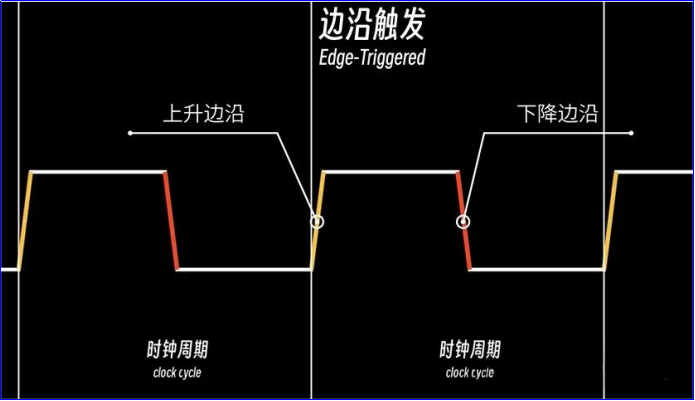

回到时钟信号的波形,当信号处于平台区域时,上述电路的状态都允许写入,这也就是为什么上述风险会发生的原因。将这种触发方式,称之为电平触发。如果只允许在电平信号的上升或者下降的过程中进行触发,称之为边沿触发。理论上这两个边沿持续的时间非常短,可以认为是瞬间完成的。

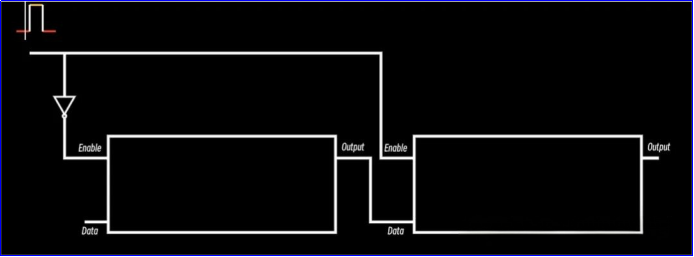

如果将D锁存器设置为:只允许在上升边沿这一个瞬间写入数据,这样就可以保证在一个时钟周期内锁存器只允许写入一次数据。选取两个D锁存器,将前一个的输出接入到第二个的数据输入。再将时钟信号分为两路,一路直接到第二个锁存器的使能,一路经过非门后接到第一个使能。这个电路就是只在时钟信号的上升边沿才会触发的电路。

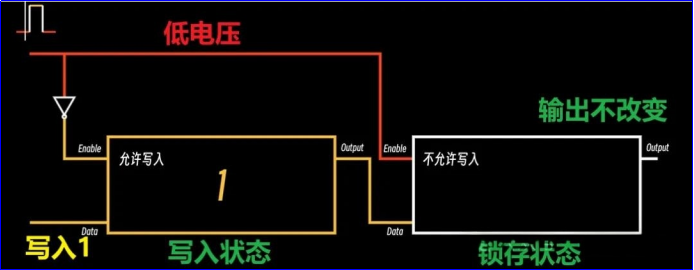

当时钟信号为低电压,第一个锁存器使能是高电压,此时允许写入数据。如果Data的电压也发生了变化,那么新的值就会被写入。但是由于第二个锁存器的时钟信号不使能,所以输出是不会发生任何变化的。

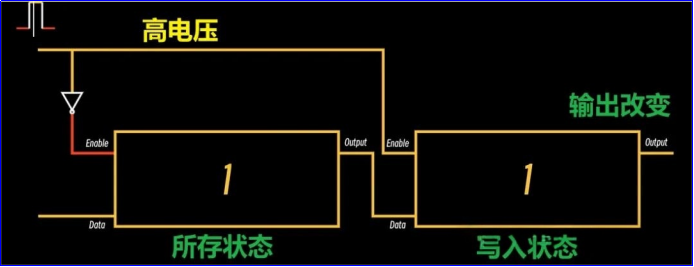

当时钟信号从低电压转为高电压时,第二个锁存器的使能为高电压,将第一个锁存器存储的数据写入第二个,另外由于第一个锁存器的不使能,所以其进入锁存状态。即便时钟信号进入平台区域,但是由于第一个锁存器锁存,所以数据是无法改变的,最终输出会发生变化。这个电路称之为主从触发器/MS触发器/D触发器。


可以发现时钟信号是低电压时,输出结果不会受到Data输入影响。高电压的时候输出也不会受到Data输入的影响。只有时钟信号由低到高转变的瞬间,电路才会将Data输入的数据存储起来。
