在芯片制造的纳米世界中，每一层氧化膜都是晶体管性能的基石。当制程进入7纳米以下节点，传统炉管氧化工艺因热预算过高和厚度不均而面临淘汰，而快速热氧化（RTO）技术凭借其秒级反应与原子级精度，成为高端芯片制造的关键工艺。

一、什么是RTO？

毫秒级的高温氧化艺术RTO（Rapid Thermal Oxidation）是一种在极短时间内（1-10秒）实现超薄氧化层生长的技术，其核心特点是：升温速率：50-150℃/秒（传统炉管仅5-10℃/分钟）；温度范围：800-1100℃；厚度控制：1-10nm，精度达±0.01nm。

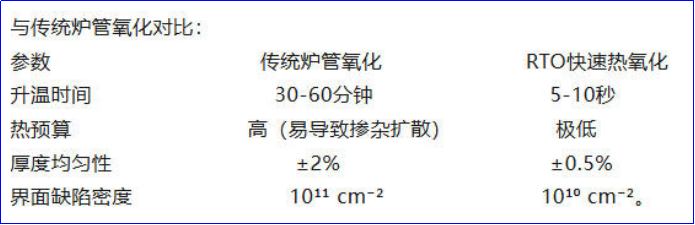

二、RTO的核心作用：界面优化

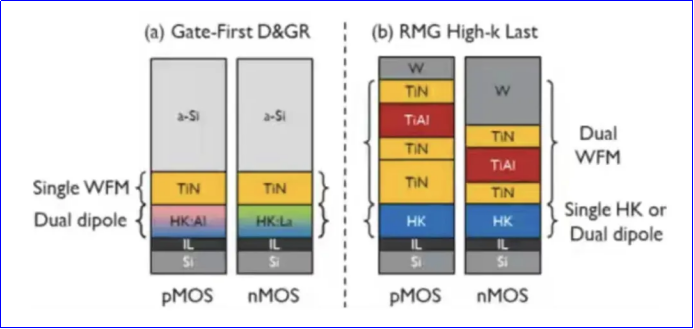

1、High-k介质的完美搭档：在28nm以下HKMG工艺中，RTO生长0.5-1.2nm界面SiO₂层，优化HfO₂与硅的界面特性；使等效氧化层厚度（EOT）降至0.8nm，漏电流降低100倍。

2、FinFET的三维适应性：在鳍片（Fin）的立体表面实现均匀氧化，避免传统工艺的“边缘过氧化”；英特尔14nm FinFET中，RTO将鳍片顶部与侧壁氧化层偏差控制在<0.1nm。

3、超浅结的热预算控制在源漏延伸区注入后，RTO在1050℃/2秒内激活掺杂原子，同时将硼扩散距离压制在2nm内。

4、纳米结构的缺陷修复原子氧（O*）填充硅表面悬挂键，将界面态密度降至10¹⁰cm⁻²以下，提升载流子迁移率20%。

三、RTO的反应机理

（一）反应方程式：

Si(s) + O₂(g) → SiO₂(s)（干氧氧化）

Si(s) + 2H₂O(g) → SiO₂(s) + 2H₂(g)（湿氧氧化）

（二）三阶段反应过程：

1、初始线性生长（0-2 nm）：

氧分子直接与硅反应，速率由表面反应动力学控制；

温度每升高100℃，生长速率提升3倍。

2、抛物线扩散控制（2-10 nm）：

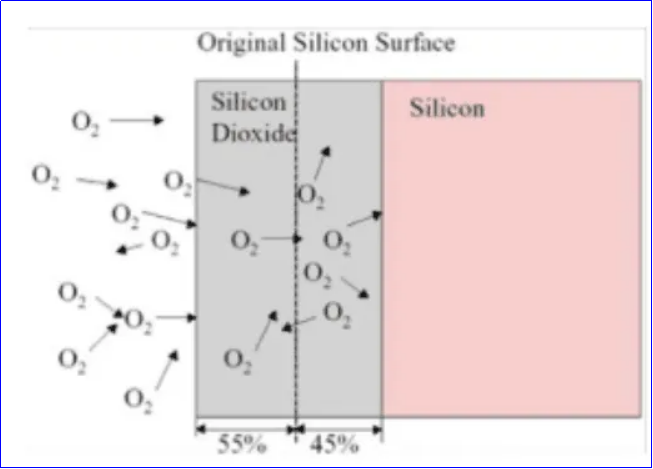

氧原子需穿透已生成的SiO₂层，扩散系数决定速率；遵循Deal-Grove模型：厚度² ∝ 时间 × 扩散系数。

3、界面重构（氧化后）：1070℃时硅原子在0.1秒内重排，形成无应力界面；释放的氢原子钝化剩余悬挂键。

四、RTO的反应机理

以5nm节点界面氧化为例：

1、晶圆预处理HF NH3H2O蒸气清洗去除原生氧化层（厚度<0.2 nm）；氩气吹扫，腔体氧含量<1ppm。

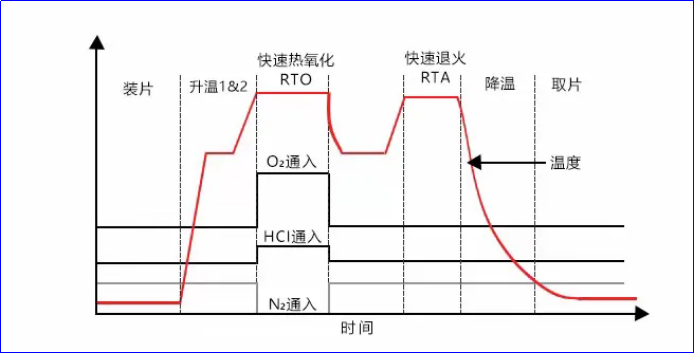

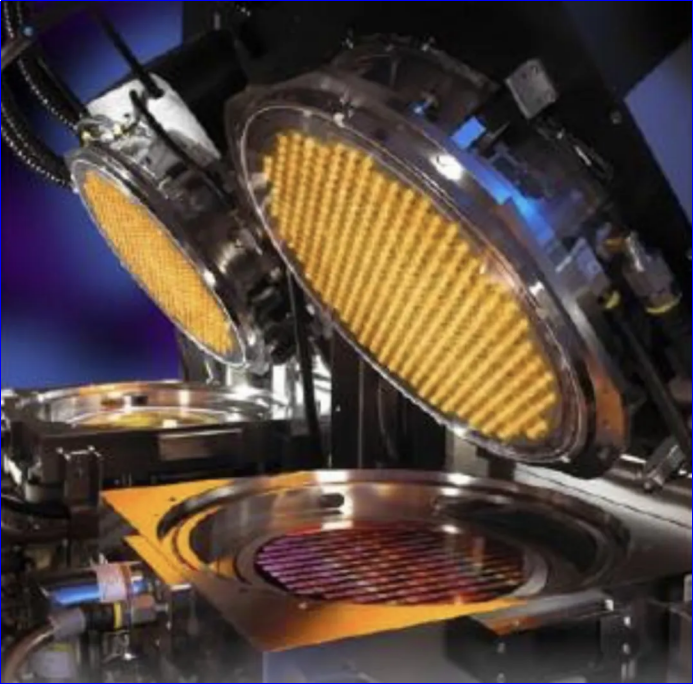

2、快速升温钨卤灯阵列在3秒内将晶圆从400℃加热至900℃；背面红外测温实时反馈，温控精度±1℃。

3、氧化反应（关键步骤）

（1）温度900℃，平衡生长速率与热预算；

（2）精准控制厚度0.8-1.2nm；

（3）氧气流量确保充足反应物；

（4）控制压力增强气体吸附。

4、急速冷却

（1）切断电源后0.5秒内降温至600℃；

（2）氦气背冷防止晶圆翘曲。

5、质量检测

椭偏仪测量厚度（精度±0.01nm）。
