芯片贴装胶目前已应用于多个重要行业，包括电子和半导体行业、航空航天行业、电信行业、汽车行业、医疗技术行业以及消费电子行业。

在本文中，我们将解释芯片贴装胶是什么、有哪些类型、一些最重要的材料特性、选择合适芯片贴装胶时应考虑的因素、芯片贴装胶面临的挑战与解决方案，以及哪些行业标准对芯片贴装胶的使用进行规范等内容。

一、什么是芯片贴装胶？

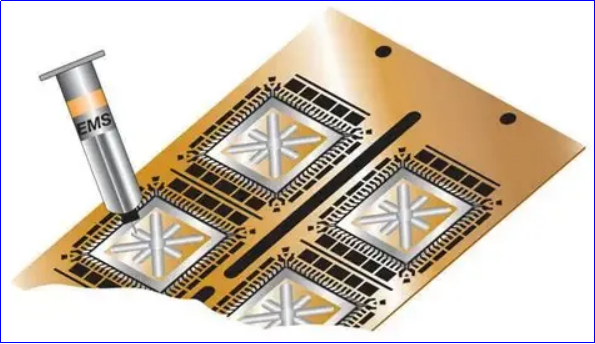

芯片贴装胶是用于将芯片粘贴到基板（如印刷电路板或半导体）上的胶粘剂。

“die attach”一词源于英语“die”，在半导体行业中，“die”指单个未封装的半导体芯片；“attach”的意思是“粘贴、固定”。

二、芯片贴装胶的类型

芯片贴装胶主要分为以下类型：

1、导电芯片贴装膏

2、非导电芯片贴装膏

3、用于高性能应用的软焊膏和软焊丝（芯片贴装软焊料）

4、导电芯片贴装胶膜

5、非导电芯片贴装胶膜

6、完全烧结型芯片贴装胶

7、半烧结型芯片贴装胶

三、材料特性

芯片贴装胶在具体应用中的效果，在很大程度上取决于其材料特性，其中最重要的材料特性包括：

热导率：散热可防止设备过热，导热芯片贴装胶也有助于防止过热。

热阻：热阻（也称为热抵抗）表示胶粘剂等物质阻碍热流的程度。热阻是热导率的倒数，因此低热阻可降低设备的温升。

电导率：芯片贴装胶分为含导电材料的导电型和非导电型，具体使用哪种类型取决于应用场景。

粘合强度：芯片贴装胶的粘合强度也有所不同。芯片通过胶粘剂与基板的粘合牢固程度，取决于具体应用需求。

四、选择合适的芯片贴装胶

为特定应用选择合适的芯片贴装胶时，应考虑以下几点：

材料兼容性：芯片贴装胶必须与芯片材料、基板材料以及可能使用的其他材料（如下填充材料和封装材料）兼容。

具体应用要求：选择芯片贴装胶时，还需考虑其确切应用场景，这决定了机械、热学和电学等方面的要求，同时也决定应使用膏状还是胶膜形式。

长期可靠性：选择芯片贴装胶时，还应确保其在组件或设备的特定工作条件下具有长期可靠性，包括胶粘剂对环境因素（如湿度、温度波动和化学应力）的抵抗能力。

五、芯片贴装胶的挑战与解决方案

使用芯片贴装胶时可能面临以下挑战：

1、空洞形成

2、开裂

3、分层（芯片脱落）

这些问题可能会危及半导体组件的功能和寿命。可通过以下措施解决这些挑战：

1、选择合适的芯片贴装胶；

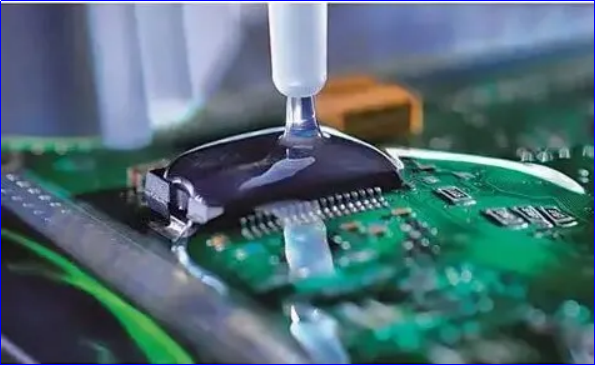

2、正确控制涂胶参数，如温度、压力和涂胶针头尺寸；

3、正确的固化条件，包括适当的温度、压力和固化时间；

4、实施严格的质量控制措施，如X射线和超声波检查，以便早期发现缺陷。

六、行业标准

有多种行业标准对使用胶粘剂进行芯片贴装（即芯片贴装胶的使用）进行规范，包括：

MIL-STD-883：美国国防部标准，包含微电子器件的测试方法和程序，也对芯片贴装相关方面进行了规定。

ISO 16525-1:2014：国际标准化组织标准，包含各向同性导电胶粘剂的测试方法。

IPC-A-610：美国国家标准协会（ANSI）标准，包含芯片贴装工艺的视觉检查要求等内容。
