光刻工艺在硅片上描绘出比头发丝细千倍的电路图案。而光刻拉偏就是这个过程中至关重要的“调色”环节——通过系统性地微调曝光参数，寻找那个能让电路图案最清晰、尺寸最精确的“完美焦点”。

一、为什么需要拉偏实验？

理想的光刻条件下，晶圆表面应该完全平整，曝光剂量绝对精确。但现实世界充满变数：晶圆存在纳米级的翘曲，光刻胶厚度有微小波动，设备参数也会随时间漂移。这些因素使得理论上的最佳参数在实际中往往不是最优解。

拉偏实验就像摄影师通过轻微调整焦距和曝光时间来获得最清晰的照片。在光刻中，工程师故意在每个曝光区域（Shot）使用略微不同的参数组合，通过对比结果找到真正的最佳工作点。

二、拉偏实验的核心维度

1、剂量拉偏（Dose Ramp）

每个Shot使用不同的曝光剂量，通常围绕理论最佳值上下浮动10-20%。这相当于调节光线的“亮度”，直接影响光刻胶的反应程度。剂量太小，图案模糊不清；剂量太大，图案又会过度膨胀。

2、焦距拉偏（Focus Ramp）

每个Shot设置不同的焦距偏移量，通常在±100纳米范围内变化。这好比调节相机的对焦点，寻找最清晰的成像平面。焦距不准会导致图案边缘模糊，关键尺寸失控。

3、组合拉偏（Focus-Exposure Matrix）

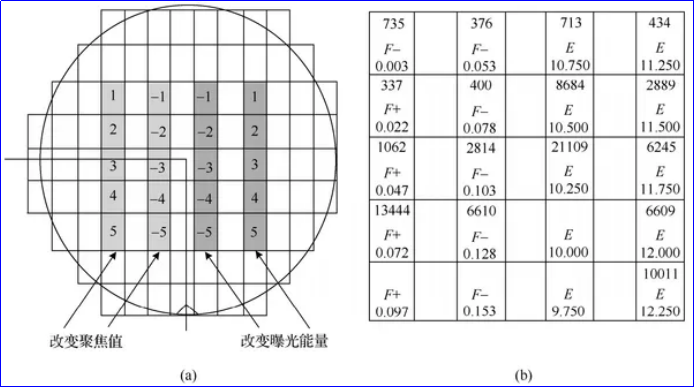

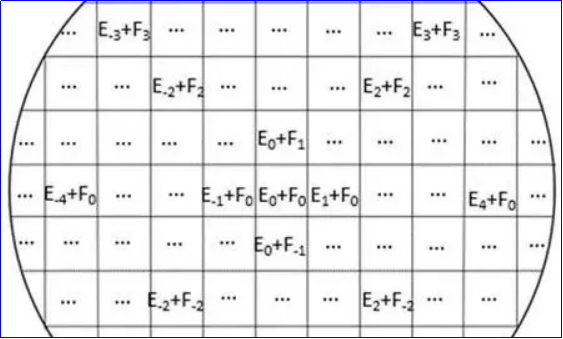

最常用的方法是同时变化剂量和焦距，形成一个二维参数矩阵。每个Shot都有独特的（剂量，焦距）组合，共同构成一个全面的工艺窗口探索实验。

三、拉偏实验的科学流程

1、精心的实验设计

工程师首先确定参数的变化范围和步长。例如，焦距从-150nm到+150nm，每50nm一个步长；剂量从标准值的90%到110%，每2%一个步长。这样就形成了一个7×11的拉偏矩阵，共77个不同的参数组合。

2、自动化的参数设置

现代光刻机具备高级的“芯片参数控制”功能，能够自动为每个Shot分配合适的剂量和焦距参数。整个过程完全自动化，确保参数设置的精确性和一致性。

3、精密的测量分析

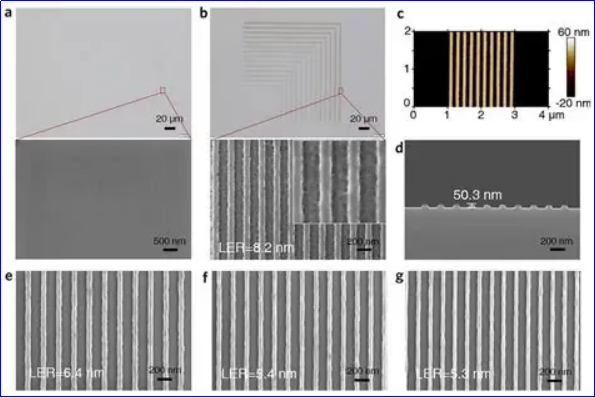

曝光完成后，使用扫描电子显微镜（CD-SEM）测量每个Shot中测试图形的关键尺寸。先进的量测系统能够在单个Shot内测量数十个特征尺寸，获得充分的统计样本。

4、数据的深度挖掘

测量数据被输入专业分析软件，生成工艺窗口图。这张彩色的等高线图直观显示不同参数组合下的CD表现，其中绿色区域表示CD在规格范围内的“安全区”。

四、寻找最佳工艺窗口的艺术

1、识别最佳焦点

通过分析不同焦距下的CD变化曲线，可以找到最佳焦点位置。通常这个位置对应于CD对焦距变化最不敏感的区域，即曲线的平坦顶点。

2、确定剂量灵敏度

最佳剂量点的特征是足够的工艺宽容度——在这个剂量附近，即使有微小波动，CD也不会明显偏离目标值。工程师会选择既能满足CD要求又有良好工艺余量的剂量值。

3、评估工艺窗口

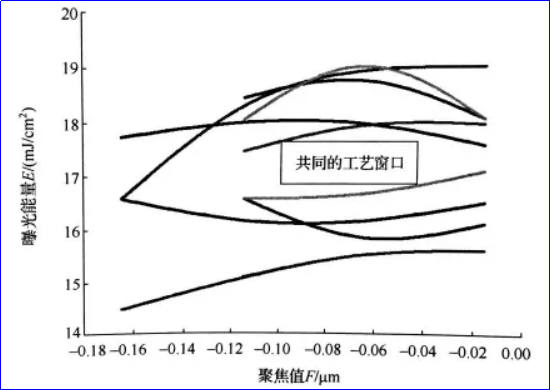

真正的挑战在于找到剂量和焦距的共同窗口——一个在二维参数空间中，CD和图形形貌都能满足要求的区域。窗口越大，工艺的稳健性越好。
